Арматура для СИП до 1кВ — типы, характеристики и критерии выбора оборудования
Каждый электромонтажник сталкивался с ситуацией — провод СИП висит, вроде бы надежно закреплен, а через полгода начинаются проблемы. Причина часто кроется не в самом проводе, а в неправильно подобранной арматуре для крепления. Особенно это касается линий до 1кВ, где экономия на компонентах может обернуться серьезными последствиями.
Самонесущие изолированные провода требуют особого подхода к выбору крепежных элементов. Обычная арматура здесь категорически не подойдет — нужны специализированные решения, учитывающие конструктивные особенности СИП и специфические условия эксплуатации воздушных линий.
Функциональное назначение и ключевые задачи
Арматура для СИП выполняет гораздо больше функций, чем простое крепление к опоре. Основная задача — обеспечить механическую фиксацию провода без повреждения изоляции и несущих элементов. Конструкция зажимов учитывает специфику самонесущих проводов, где нагрузка распределяется между изолированными жилами и несущим тросом.
Арматура для СИП до 1кВ — типы, характеристики и критерии выбора оборудования
Типичные проблемы неправильного выбора проявляются через 3-6 месяцев эксплуатации. Пережатие провода приводит к деформации алюминиевых жил и росту переходного сопротивления. Слабое крепление вызывает вибрацию на ветру — провод «играет», постепенно разрушая точки контакта.
Правильно подобранная арматура предотвращает появление «холодных» контактов в местах соединений. Коррозионная стойкость материалов — алюминиевых сплавов и нержавеющей стали — гарантирует долговременную эксплуатацию без обслуживания. Это особенно критично для линий, проложенных в труднодоступных местах или густонаселенных районах.
Типология оборудования и региональные особенности

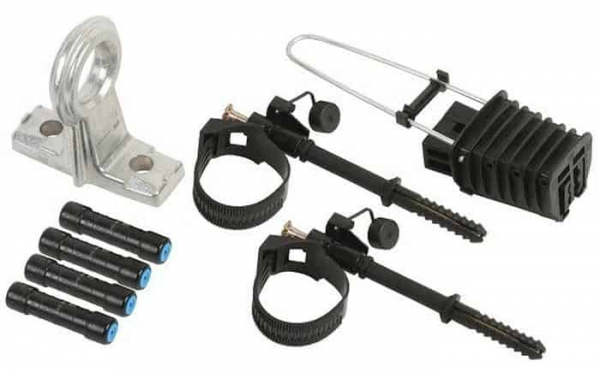

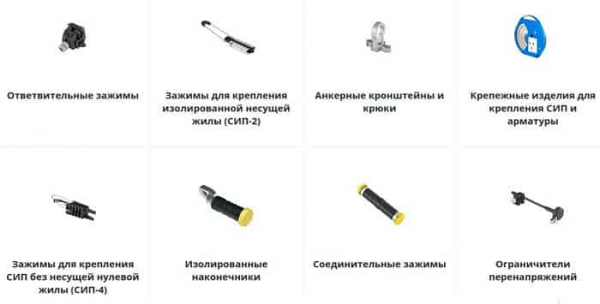

Современный рынок крепежных элементов развивается быстрыми темпами. Арматура и оборудование для СИП до 1кВ в Москве представлена всеми основными группами: анкерными и поддерживающими зажимами, соединительными гильзами, ответвительными клеммами.
Арматура и оборудование для СИП до 1кВ в Москве

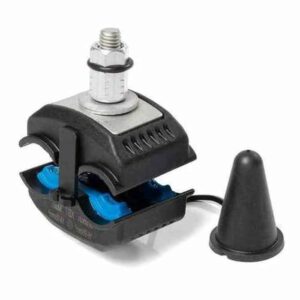

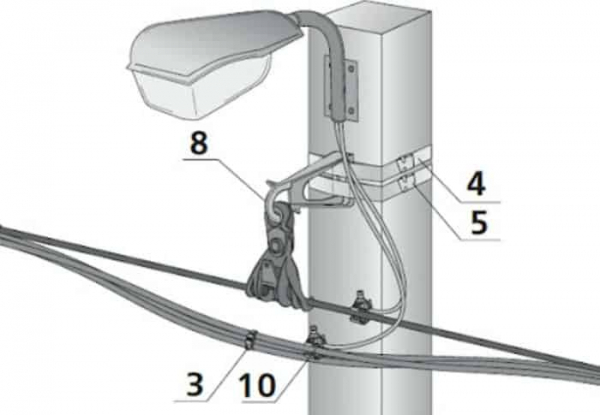

Анкерная арматура фиксирует провод в точках натяжения — на концевых опорах и угловых поворотах трассы. Поддерживающие зажимы используются на промежуточных опорах, где СИП не испытывает значительных продольных нагрузок. Ответвительные элементы позволяют подключать абонентские линии без разрезания основного провода:
Выбор конкретного типа арматуры зависит от условий монтажа и требований к надежности соединения.
Критерии выбора и практические рекомендации
Климатические условия эксплуатации определяют материал и конструкцию арматуры. Для средней полосы России подходят стандартные алюминиевые сплавы, но в прибрежных зонах лучше использовать элементы с антикоррозионным покрытием.
Арматура для СИП до 1кВ — типы, характеристики и критерии выбора оборудования
Механические характеристики арматуры должны соответствовать нагрузкам на линии. Недооценка ветровых и гололедных воздействий приводит к деформации крепежных элементов и обрыву проводов. Запас прочности закладывается на этапе проектирования, но окончательный выбор делается с учетом конкретных условий трассы.
Арматура для СИП до 1кВ — типы, характеристики и критерии выбора оборудования
Совместимость арматуры с различными типами СИП — еще один важный фактор. Универсальные решения существуют, но специализированные элементы обеспечивают более надежное соединение и упрощают монтаж.
