Как сварить тонкий металл и не прожечь отверстие: режимы, техника и исправление ошибок

Как сварить тонкий металл и не прожечь отверстие — вопрос не только мощности аппарата, но и точного контроля тепловложения. Лист толщиной 0,6–1,5 мм быстро нагревается по всей площади, теряет жесткость, выгибается и разрушается под сварочной ванной, если задержать дугу хотя бы на несколько лишних секунд, сообщает редакция сайта Kaketosdelano. Для такой работы применяют тонкую проволоку, минимально устойчивый режим, короткие прихватки, паузы между точками и теплоотводящую подкладку. Перед началом сварки металл очищают до блеска, детали плотно фиксируют, а настройки проверяют на обрезке той же толщины.

Наиболее управляемый результат при бытовом ремонте обычно дает полуавтомат MIG/MAG с проволокой диаметром 0,6 или 0,8 мм. TIG позволяет еще точнее дозировать нагрев, особенно при наличии педали или импульсного режима, но требует более уверенного владения горелкой. Ручная дуговая сварка электродом подходит хуже: даже тонкий электрод создает концентрированный тепловой поток, а устойчиво удерживать короткую дугу на малом токе способны не все инверторы. Главное правило остается одинаковым для любого процесса: металл соединяют серией коротких воздействий, а не непрерывным длинным швом.

Почему тонкий металл прожигается даже при небольшом токе

Прожог возникает, когда скорость поступления тепла превышает способность листа отводить его от сварочной ванны. Чем тоньше заготовка, тем меньше металла окружает дугу и тем быстрее зона соединения достигает температуры плавления. При этом на результат влияет не только установленный ток. Слишком медленное движение горелки, большой зазор между деталями, загрязненная поверхность или повторный поджиг в уже раскаленной точке способны прожечь лист даже при умеренных настройках.

Особенно опасны истонченные коррозией участки. Внешне металл может выглядеть целым, но после снятия ржавчины его фактическая толщина оказывается вдвое меньше номинальной. На старом автомобильном кузове или металлической емкости следует сначала простучать и зачистить зону ремонта, а затем оценить, осталась ли там прочная основа.

Если края крошатся, сварка не восстановит несущую способность — поврежденный участок вырезают до здорового металла и устанавливают вставку.

Еще одна причина — неправильное сочетание напряжения и подачи проволоки. При чрезмерном напряжении дуга становится длиннее и горячее, а ванна шире. Если подача слишком мала, проволока не успевает заполнить расплавленный участок. При избыточной подаче она начинает упираться в металл, разбрызгиваться и толкать горелку назад.

«Лучшее, что можно сделать перед сваркой листового металла, — взять обрезок той же толщины и настроить аппарат на нем» (практическая рекомендация UNIMIG для сварки тонколистовой стали).

Причины прожога чаще всего складываются одновременно:

• завышено напряжение или сварочный ток;
• горелка движется слишком медленно;
• выполняется длинный непрерывный валик;
• между кромками оставлен широкий или неодинаковый зазор;
• дуга повторно включается на горячем участке;
• поверхность покрыта ржавчиной, краской, цинком или маслом;
• контакт массы установлен далеко либо на загрязненный металл;
• используется толстая проволока или электрод;
• лист не прижат к жесткой или теплоотводящей основе;
• свариваются детали заметно разной толщины без смещения дуги к толстой стороне.

Перед ремонтом полезно определить не только толщину, но и сам материал. Нержавеющая, углеродистая и оцинкованная сталь требуют разных расходников и подготовки. Практические способы проверки собраны в материале о том, как отличить нержавейку от других металлов.

Какой способ сварки выбрать для листа толщиной от 0,6 до 2 мм

Для большинства гаражных работ оптимален полуавтомат, работающий в режиме короткого замыкания. Проволока непрерывно подается в зону соединения, поэтому оператор может делать очень короткие точки длительностью менее секунды. Шов постепенно собирается из отдельных прихваток, расположенных в разных местах детали. Это снижает риск прожога и уменьшает коробление листа.

TIG эффективен при сварке нержавейки, алюминия и аккуратных лицевых соединений. Неплавящийся вольфрамовый электрод позволяет точно сформировать ванну, а присадочный пруток подается отдельно. Однако при ручном управлении без педали новичок нередко перегревает деталь, пытаясь добиться красивого непрерывного шва. На тонком листе внешний вид валика не должен быть важнее минимального тепловложения.

Ручная дуговая сварка MMA остается допустимым вариантом для стали толщиной примерно от 1,5–2 мм, если другого аппарата нет. Нужен сухой электрод небольшого диаметра, стабильный инвертор и техника отрыва. На кузовном металле 0,7–1 мм такой способ практически не оставляет запаса для ошибки.

Способ	Практический диапазон толщины	Расходный материал	Основное преимущество	Главный риск
MIG/MAG	0,6–2 мм	Проволока 0,6–0,8 мм	Быстрые и повторяемые прихватки	Перегрев при длинном шве
TIG	0,5–2 мм	Вольфрам и присадка 1–1,6 мм	Точный контроль ванны	Медленная работа и накопление тепла
MMA	От 1,5–2 мм	Электрод 1,6–2 мм	Доступность и работа на улице	Нестабильная дуга и прожог
Порошковая проволока	Обычно от 1–1,2 мм	Проволока 0,8 мм	Не требуется газовый баллон	Более горячая дуга и много брызг

Порошковая проволока без газа удобна для работ на улице, однако для очень тонкого металла она обычно менее комфортна, чем сплошная проволока в защитном газе. Дуга получается жестче, количество брызг возрастает, а минимальный устойчивый режим конкретного аппарата может оказаться слишком горячим.

Выбирая технику, оценивают не максимальный ток, а способность аппарата стабильно работать на минимальной мощности. В статье об основах выбора сварочного оборудования подробно разобраны тип сварки, диапазон регулировки, функциональность и требования к расходным материалам.

Подготовка металла перед сваркой без прожога

Подготовка начинается с зачистки полосы шириной не менее 15–20 мм по обе стороны соединения. Краску, ржавчину, грунт, герметик и окалину удаляют до чистого металла. Контакт массы также устанавливают на зачищенную поверхность. Плохой электрический контакт вызывает нестабильный поджиг, из-за которого оператор дольше удерживает дугу в одной точке и перегревает лист.

Кромки тонкого металла обычно не разделывают. Фаска, необходимая на толстых деталях для полного проплавления, здесь только уменьшает сечение и повышает вероятность образования отверстия. Стык должен быть ровным, без заусенцев и сильно истонченных краев.

Для кузовной вставки зазор стараются удерживать минимальным и одинаковым по всей длине. Полное отсутствие зазора облегчает сварку новичку, но при длинном соединении нужно учитывать тепловое расширение.

Если расстояние между кромками превышает диаметр проволоки, ванна начинает проваливаться в щель, а каждую следующую точку приходится формировать на ослабленном краю.

Заготовки фиксируют жестко. Для этого используют:

• сварочные магниты;
• клещи с фиксатором;
• струбцины;
• специальные зажимы для кузовных панелей;
• временные винты или заклепки;
• прихватки через каждые 30–100 мм;
• медную или алюминиевую подкладку с обратной стороны.

Медная подкладка не заменяет правильную настройку, но заметно увеличивает запас времени до прожога. Медь быстро отводит тепло и не сваривается с углеродистой сталью при обычных режимах MIG/MAG. Подкладку плотно прижимают к обратной стороне шва, особенно в местах широкого зазора или уже появившегося отверстия. Использовать нужно чистую массивную пластину, а не тонкую фольгу.

«Съемная медная пластина за соединением поглощает часть тепла, а сварочный металл к ней не прилипает» (рекомендация UNIMIG по ремонту тонколистовых панелей).

Оцинкованный металл перед сваркой зачищают до стали с обеих сторон соединения. Нагрев цинкового покрытия сопровождается образованием вредного дыма, поэтому работа требует эффективной вентиляции и защиты органов дыхания, рассчитанной именно на сварочные аэрозоли. Нельзя варить оцинковку в закрытом гараже без вытяжки.

Настройки полуавтомата для тонкого металла

Универсального значения напряжения и скорости подачи не существует. На режим влияют модель аппарата, диаметр и тип проволоки, состав газа, длина кабеля, положение шва, вылет проволоки и фактическая толщина детали. Таблица на корпусе или в инструкции конкретного полуавтомата имеет приоритет перед усредненными значениями.

Для тонкой углеродистой стали обычно применяют сплошную омедненную проволоку диаметром 0,6 мм. Проволока 0,8 мм также пригодна, особенно для листа от 1–1,2 мм, но требует более точной настройки коротких импульсов.

Защитная смесь аргона и углекислого газа обеспечивает более мягкую дугу и меньшее разбрызгивание, чем чистый углекислый газ. При этом CO₂ дешевле и дает более глубокое проплавление, которое на тонком листе способно стать недостатком.

Как отправную точку, а не готовый рецепт, можно использовать такие диапазоны:

Толщина стали	Проволока	Ориентир напряжения	Техника
0,6–0,8 мм	0,6 мм	Около 14–15,5 В	Отдельные точки с паузами
0,8–1 мм	0,6 мм	Около 14,5–16 В	Точки и короткие стежки
1–1,5 мм	0,6 или 0,8 мм	Около 15–17 В	Стежки по 5–10 мм
1,5–2 мм	0,8 мм	Около 16–18 В	Короткие участки с чередованием

Технические рекомендации для листа около 0,6 мм часто предлагают начинать с диапазона примерно 14–16 В и тонкой проволоки 0,6–0,8 мм, после чего корректировать подачу по звуку и форме точки. Это подтверждает, что настройки должны оставаться в нижней части диапазона аппарата, но конкретные цифры необходимо проверять на образце.

Правильно настроенная короткая дуга звучит равномерно, без длинных пауз, громких хлопков и постоянного упора проволоки в металл. Если проволока толкает горелку и сильно брызгает, ее подача может быть чрезмерной для установленного напряжения. Если дуга длинная, ванна слишком жидкая, а края быстро подрезаются, напряжение, вероятно, завышено.

Как держать горелку

Вылет проволоки от контактного наконечника до металла удерживают коротким и постоянным — обычно около 8–12 мм для малой проволоки, если производитель аппарата не указывает другое. Слишком большой вылет ухудшает стабильность дуги. Горелку наклоняют примерно на 5–15 градусов и ведут без широких поперечных колебаний.

При соединении листов разной толщины дугу направляют преимущественно на более толстую деталь. Расплавленный металл коротким движением переносят к тонкой кромке. Если держать дугу по центру или сместить ее к тонкому листу, отверстие появится раньше, чем прогреется массивная сторона.

Как настроить аппарат на пробном образце

Настройку выполняют на обрезках того же металла, собранных с таким же зазором и в том же пространственном положении. Одна точка не дает полной информации. Нужно сделать несколько прихваток, дать образцу остыть, затем оценить лицевую и обратную стороны.

Последовательность проверки:

1. Установить рекомендованный производителем минимальный режим для заданной толщины.
2. Сделать короткую точку длительностью примерно 0,3–0,7 секунды.
3. Проверить, сформировалось ли проплавление с обратной стороны.
4. Если металл не соединился, немного увеличить энергию или длительность точки.
5. Если край проваливается, снизить напряжение либо сократить время горения дуги.
6. Отрегулировать подачу до устойчивого звука без упора проволоки.
7. Повторить тест на серии из пяти-десяти точек.
8. Сломать или согнуть пробное соединение и проверить, не отделяется ли наплавленный металл от основы.

Низкий режим сам по себе не гарантирует прочности. Если точка лежит сверху округлой каплей и не связана с кромками, образуется непровар. После шлифования такой шов может почти полностью исчезнуть.

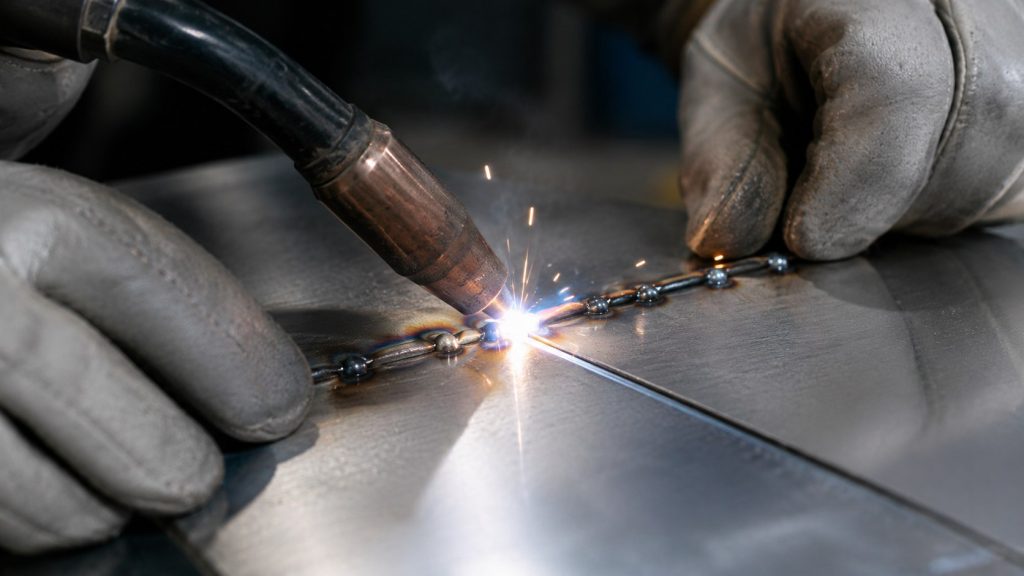

Как варить тонкий металл прихватками

Начинать следует с фиксации геометрии. На длинном стыке первую прихватку делают в центре, следующие — ближе к концам, затем промежутки постепенно делят пополам. Такой порядок не позволяет тепловому расширению вытянуть всю деформацию в одну сторону. Прихватки должны удерживать детали без заметного зазора, но их нельзя сразу соединять непрерывным валиком.

После первоначальной фиксации точки добавляют вразброс. Новую прихватку ставят не рядом с предыдущей, а на холодном участке, удаленном на несколько десятков сантиметров. Возврат к соседней зоне допускается после снижения температуры.

Контролировать нагрев рукой нельзя: даже удаленная от шва поверхность может вызвать ожог. Используют паузы, визуальный контроль и бесконтактный термометр, если требуется точное ограничение температуры.

Рабочая схема для длинного кузовного шва выглядит так:

• первая серия — точки через 80–100 мм;
• вторая серия — заполнение середины каждого промежутка;
• третья серия — сокращение расстояния до 20–30 мм;
• четвертая серия — соединение соседних точек короткими импульсами;
• после каждой серии — полное или частичное охлаждение панели;
• финальный этап — заполнение оставшихся пор без длинного горения дуги.

Каждую новую точку желательно начинать на уже сформированной прихватке и быстро переносить ванну на свободный край. Готовая точка имеет большую толщину и выдерживает поджиг лучше, чем голый лист. Дугу выключают сразу после заполнения зазора, не пытаясь сформировать декоративный валик.

«Длинный проход по тонкому листу почти неизбежно создает проблемы, которые затем придется исправлять дольше, чем выполнялась сама сварка» (практическое руководство UNIMIG по сварке листового металла).

Для стыкового соединения не нужны круговые движения горелкой. Они расширяют ванну и увеличивают тепловложение. Достаточно короткой неподвижной точки либо минимального движения между двумя кромками. На угловом соединении дугу направляют в угол, но задерживаются преимущественно на более массивной стороне.

Как сварить тонкий металл электродом

Сварка тонкого металла электродом требует минимально устойчивого тока, короткой дуги и частого отрыва. Для стали толщиной около 2 мм применяют электроды диаметром 1,6 или 2 мм, если аппарат способен стабильно поддерживать дугу на соответствующем малом токе. Электрод 2,5 мм для такого материала создает слишком большую ванну и оставляет мало времени на реакцию.

Точные значения берут с упаковки электродов. Ориентировочно электрод 1,6 мм может работать в диапазоне примерно 25–50 А, а электрод 2 мм — около 35–70 А, однако нижний предел зависит от типа покрытия и положения шва.

На недостаточном токе электрод будет прилипать, а многократные попытки поджига перегреют одну точку. Поэтому чрезмерное снижение ампер не всегда защищает от отверстия.

Техника состоит из отдельных коротких касаний:

1. Зажечь дугу на более толстой части или готовой прихватке.
2. Удерживать минимально возможную длину дуги.
3. Сформировать точку и сразу оторвать электрод.
4. Перейти на удаленный холодный участок.
5. Не сбивать шлак рядом с раскаленной кромкой ударами по детали.
6. После охлаждения удалить шлак и проверить соединение.
7. Заполнить промежутки новыми точками.

При сварке внахлест задача упрощается, поскольку верхний лист опирается на нижний. Дугу направляют на нижнюю или более толстую деталь, а затем коротко касаются края верхнего листа. Стыковое соединение электродом значительно сложнее: малейший зазор превращается в отверстие.

Не следует использовать технику длинного непрерывного прохода на кузовной стали. Даже если удается не прожечь металл, лист заметно поведет, а после зачистки могут обнаружиться трещины, поры и участки непровара.

Как сварить тонкий металл TIG-аппаратом

TIG дает возможность работать на очень малом токе и визуально контролировать размер ванны. Для углеродистой и нержавеющей стали обычно применяют постоянный ток прямой полярности, когда горелка подключена к отрицательному выводу. Точное значение устанавливают по толщине, конфигурации соединения и диаметру вольфрамового электрода.

Для тонкого листа выбирают остро заточенный вольфрам небольшого диаметра, короткую дугу и тонкий присадочный пруток. Большой зазор между электродом и металлом расширяет дугу, рассеивает нагрев и ухудшает защиту ванны. Горелку перемещают плавно, без остановок на краях.

Импульсный режим помогает ограничить среднее тепловложение. Аппарат чередует высокий ток, формирующий проплавление, и низкий фоновый ток, поддерживающий дугу. Однако импульс не компенсирует плохую подгонку деталей или медленную работу. Если оператор долго держит горелку на одном участке, лист все равно перегревается.

При наличии педали ток снижают сразу после образования ванны. На старте требуется больше энергии для прогрева холодной детали, затем ее уменьшают по мере накопления тепла. В конце шва ток также плавно снижают, чтобы заполнить кратер и не оставить отверстие.

Нержавеющую сталь особенно легко перегреть. Широкая зона темно-синего или серого побежалого цвета указывает на избыточное тепловложение либо недостаточную газовую защиту. После сварки поверхность очищают подходящим способом и восстанавливают защитное состояние металла. При дальнейшей эксплуатации на улице или во влажной среде следует учитывать рекомендации по защите металлоконструкций от коррозии.

Как использовать медную подкладку и теплоотвод

Медную пластину размещают непосредственно под соединением и плотно прижимают к листу. Воздушный зазор снижает эффективность отвода тепла и позволяет расплаву проваливаться вниз. Для труднодоступных мест применяют медную ложку, массивный брусок или плоскую пластину с ручкой.

Подкладка выполняет три функции:

• поддерживает жидкую сварочную ванну;
• отводит часть тепла от кромок;
• формирует относительно ровную обратную сторону точки.

Алюминиевая пластина тоже может работать как теплоотвод, однако медь удобнее из-за высокой теплопроводности и меньшей склонности к взаимодействию со стальной ванной. Подкладку нельзя оставлять внутри закрытой конструкции, если она не является предусмотренной частью изделия.

Охлаждать шов мокрой тряпкой после каждой точки нежелательно. Резкие перепады температуры способны усилить деформацию и создать локальные напряжения.

Безопаснее распределять прихватки по площади и давать детали остывать естественно. Сжатый воздух допустим для ускорения охлаждения, но он не должен сдувать защитный газ во время горения дуги.

Тяжелые стальные плиты и монтажные столы также отводят тепло, если лист плотно к ним прижат. Однако контактная поверхность должна быть чистой и ровной. Деформированная панель, лежащая на столе только отдельными точками, охлаждается неравномерно.

Что делать, если отверстие уже прожжено

Сразу заполнять свежее отверстие длинной дугой нельзя. Его края раскалены, истончены и продолжают разрушаться при повторном нагреве. Сварку прекращают и дают детали остыть. Затем удаляют брызги и оценивают размер повреждения.

Небольшой прожог диаметром несколько миллиметров закрывают с медной подкладкой. Первую точку ставят не в центре отверстия, а на прочном краю. После охлаждения добавляют вторую точку с противоположной стороны. Так отверстие постепенно уменьшают по окружности, пока оно не закроется.

Порядок ремонта:

1. Дождаться охлаждения металла.
2. Зачистить края прожога до чистой стали.
3. Удалить тонкие свисающие участки.
4. Плотно прижать медную пластину с обратной стороны.
5. Уменьшить длительность импульса или скорректировать режим.
6. Поставить короткую точку на прочном краю.
7. Перейти на противоположную сторону отверстия.
8. Дать каждой точке остыть.
9. Постепенно заполнить центр.
10. После полного охлаждения аккуратно зачистить усиление.

Если отверстие увеличилось до 10–15 мм, а металл вокруг истончен, надежнее вырезать ровный участок и установить подходящую вставку. Попытка залить большую полость сварочной проволокой создает тяжелый неоднородный наплыв, поры и сильное коробление.

После зачистки шва нельзя стачивать его заподлицо одним нажатием диска. Абразив быстро нагревает тонкую панель и снова деформирует ее. Используют короткие касания, чередуют участки и регулярно проверяют толщину соединения. Материал о безопасной подготовке поверхности при пескоструйной обработке металла поможет выбрать способ удаления коррозии и старых покрытий перед ремонтом.

Как уменьшить коробление листа после сварки

Коробление возникает из-за неравномерного расширения и последующей усадки металла. Нагретая зона стремится увеличиться, но холодные участки удерживают ее. После охлаждения шов сокращается и тянет лист на себя. Чем длиннее непрерывный валик, тем заметнее остаточная деформация.

Основной метод защиты — симметричное распределение тепла. Шов собирают от центра к краям или методом обратноступенчатой сварки. Прихватки ставят на удаленных участках, а не последовательно слева направо.

Тонкую панель фиксируют по всей длине, но не затягивают струбцинами так, чтобы искусственно выгнуть ее до начала работы.

Полезно соблюдать несколько правил:

• не выполнять длинный непрерывный шов;
• чередовать участки на противоположных сторонах детали;
• выдерживать паузы между сериями точек;
• использовать минимально достаточную энергию;
• обеспечивать плотную подгонку кромок;
• не пытаться закрыть широкий зазор большим количеством наплавленного металла;
• не перегревать шов при зачистке;
• заранее удалять ржавые и истонченные участки;
• проверять геометрию после каждой серии прихваток.

Рихтовка допустима только после оценки конструкции. На ненесущей кузовной панели небольшое локальное растяжение можно корректировать, но элементы рамы, подвески, силовые стойки и емкости под давлением требуют профессиональной технологии ремонта. Видимый ровный шов еще не подтверждает его прочность.

Типичные ошибки при сварке тонкого металла

Первая ошибка — попытка получить красивый сплошной валик. На листе толщиной менее 1–1,5 мм внешняя непрерывность не должна достигаться непрерывным горением дуги. Шов собирают из перекрывающихся точек, а после зачистки соединение выглядит цельным.

Вторая ошибка — регулировка только тока или напряжения. При MIG/MAG результат определяет сочетание напряжения, подачи проволоки, скорости движения и вылета. Изменение одного параметра влияет на остальные. Поэтому режим проверяют серией точек, а не одним поджигом.

Третья ошибка — сварка по загрязненному металлу. Краска и ржавчина вызывают поры, хлопки и нестабильность дуги. Цинк и другие покрытия дополнительно создают опасный дым. Зачистка должна охватывать не только видимую линию шва, но и зону установки массы.

Четвертая ошибка — использование толстого расходного материала. Проволока или электрод большого диаметра требуют более высокой энергии для стабильного плавления. На тонкой детали этот запас мощности превращается в прожог.

Пятая ошибка — чрезмерная зачистка готового шва. Если соединение имеет недостаточное проплавление, после снятия верхнего валика от него почти ничего не остается. Перед шлифованием проверяют обратную сторону и прочность тестового образца.

Шестая ошибка — сварка старой детали без проверки коррозии. Ржавчина часто развивается изнутри, особенно в закрытых профилях, порогах и местах нахлеста. Причины разрушения защитных покрытий и контактной коррозии разобраны в материале о том, почему ржавеют болты, саморезы и металлические соединения.

Дефект	Вероятная причина	Что изменить
Отверстие появляется сразу	Слишком высокая энергия, широкий зазор	Снизить режим, сократить импульс, установить медь
Проволока толкает горелку	Подача велика для напряжения	Согласовать подачу и напряжение
Валик лежит сверху каплями	Недостаточное проплавление	Немного увеличить энергию или улучшить контакт
Много брызг и хлопков	Грязь, неверный режим, плохая масса	Зачистить металл и перенастроить аппарат
Панель выгнулась	Слишком длинные участки без пауз	Сваривать вразброс короткими точками
Поры после зачистки	Краска, масло, ржавчина или слабая газовая защита	Повторно зачистить и проверить подачу газа
Край шва подрезан	Дуга слишком горячая или длинная	Снизить напряжение и сократить дугу

Безопасность при сварке тонколистового металла

Тонкий лист не делает сварку безопаснее. Искры легко прожигают одежду и попадают за панели, где могут тлеть шумоизоляция, герметик, древесина или пыль. Перед работой необходимо осмотреть пространство с обратной стороны соединения и убрать горючие материалы. После завершения участок повторно проверяют через несколько минут.

Обязательны исправная маска с подходящей степенью затемнения, краги, закрытая негорючая одежда и обувь. Синтетическая ткань плавится от искр и прилипает к коже. Рабочее место оборудуют вентиляцией, но поток воздуха не должен разрушать газовую защиту сварочной ванны.

Нельзя сваривать закрытые емкости, топливные баки, газовые баллоны и детали, в которых могли находиться горючие жидкости. Промывка водой не гарантирует удаления взрывоопасных паров. Такие изделия требуют специальной подготовки, газового анализа и профессиональной процедуры.

Перед включением аппарата проверяют:

• целостность силового кабеля;
• состояние держателя или горелки;
• надежность контакта массы;
• отсутствие утечек защитного газа;
• правильность полярности;
• исправность редуктора;
• отсутствие горючих материалов за деталью;
• наличие огнетушителя;
• устойчивость заготовки;
• возможность безопасно отключить питание.

Вопросы и ответы

Каким током варить металл толщиной 1 мм?

Единого значения нет. Для полуавтомата ток обычно напрямую связан со скоростью подачи проволоки, а напряжение задает длину и характер дуги. Начинать нужно с таблицы производителя аппарата и пробной сварки на обрезке толщиной 1 мм. При ручной дуговой сварке применяют электрод малого диаметра и нижнюю устойчивую часть рекомендованного для него диапазона.

Можно ли варить тонкий металл электродом 2,5 мм?

Технически некоторые соединения выполнить можно, но риск прожога и деформации высок. Электрод 2,5 мм требует большего тока, чем 1,6 или 2 мм. Для кузовного листа толщиной около 0,8–1 мм такой расходник практически непригоден. Лучше использовать полуавтомат с проволокой 0,6 мм.

Какая проволока лучше для тонкого металла — 0,6 или 0,8 мм?

Для листа 0,6–1 мм удобнее проволока 0,6 мм, поскольку она стабильно плавится при меньшем токе. Проволока 0,8 мм универсальнее и подходит для деталей от 1–1,5 мм, но конкретный результат зависит от минимального режима полуавтомата. Окончательный выбор проверяют на пробном соединении.

Почему металл прожигается на минимальной мощности аппарата?

Причиной может быть слишком медленное движение, длинная дуга, большой зазор, повторный поджиг на горячем участке или фактическое истончение металла коррозией. Некоторые бюджетные аппараты также имеют слишком высокий минимальный ток для листа менее 1 мм. В таком случае применяют короткие точки, медную подкладку либо другой сварочный процесс.

Нужно ли оставлять зазор между тонкими листами?

Для начинающего минимальный и равномерный зазор безопаснее широкой щели. Если кромки расходятся сильнее диаметра проволоки, расплаву не на что опираться. На длинных профессиональных соединениях технологический зазор может быть предусмотрен процедурой, но он должен оставаться контролируемым по всей длине.

Можно ли охлаждать шов водой?

Резко поливать шов водой не рекомендуется. Неравномерное быстрое охлаждение способно увеличить остаточные напряжения и деформацию. Лучше варить короткими прихватками вразброс, делать паузы и использовать медную подкладку или массивный монтажный стол для естественного отвода тепла.

Как понять, что шов проварен, но металл не перегрет?

На обратной стороне должно быть заметно равномерное проплавление без свисающих капель и крупных отверстий. Лицевая точка должна соединять обе кромки, а не лежать отдельным шариком. Надежнее всего проверить настройки на образце: согнуть или разрушить тестовое соединение и посмотреть, ломается ли основной металл рядом со швом либо сам наплавленный валик отделяется от поверхности.

Сварка тонкого металла без прожога строится на четырех действиях: точной подготовке кромок, минимально устойчивом режиме, коротких прихватках и контроле температуры. Полуавтомат с проволокой 0,6–0,8 мм дает наиболее понятное управление при бытовом ремонте.

Длинные валики заменяют точками вразброс, широкие зазоры устраняют до начала работы, а под соединение при возможности устанавливают медную пластину.

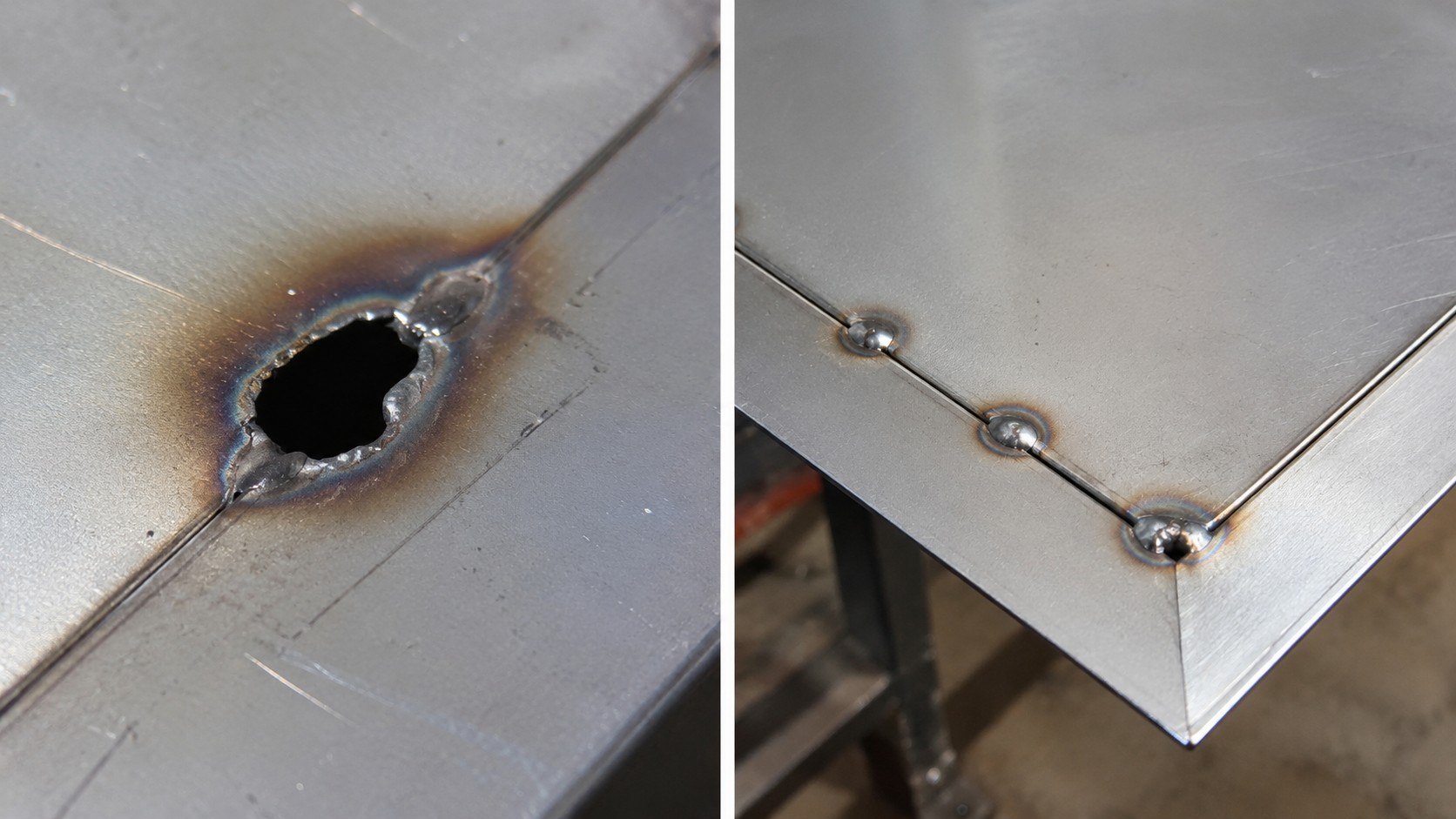

Настройки необходимо проверять на обрезке той же толщины. Если пробная точка не выдерживает изгиб, недостаточно просто уменьшить нагрев — требуется согласовать напряжение, подачу проволоки, длительность импульса и скорость работы. При прожоге металл охлаждают и восстанавливают отверстие от прочных краев к центру, а сильно истонченный участок вырезают и заменяют новой вставкой.

Об этом и другой полезной информации, читайте на нашем сайте, а так же рекомендуем к прочтению: Как защитить металлоконструкции от коррозии на 20 лет и больше: что работает на практике
