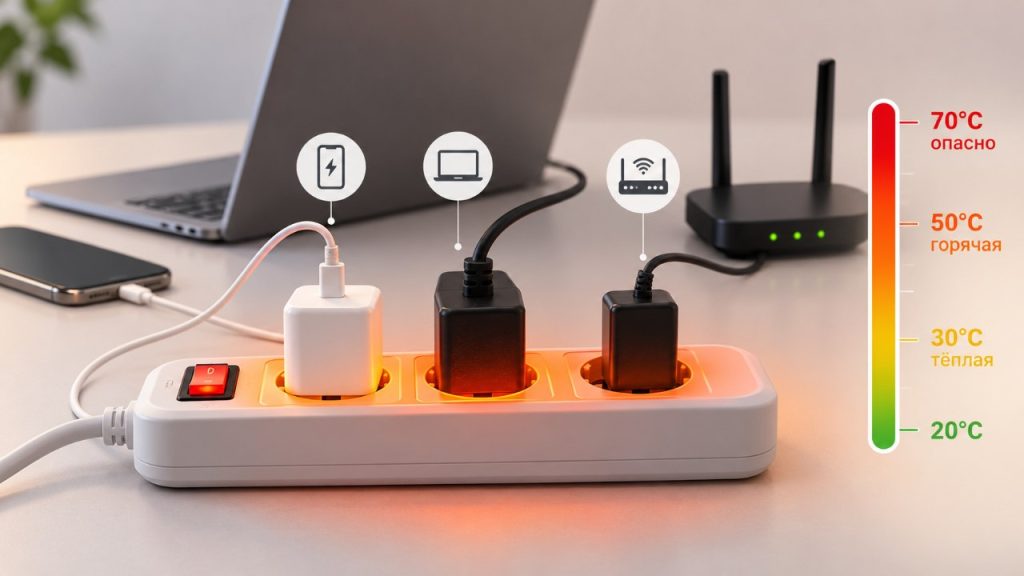

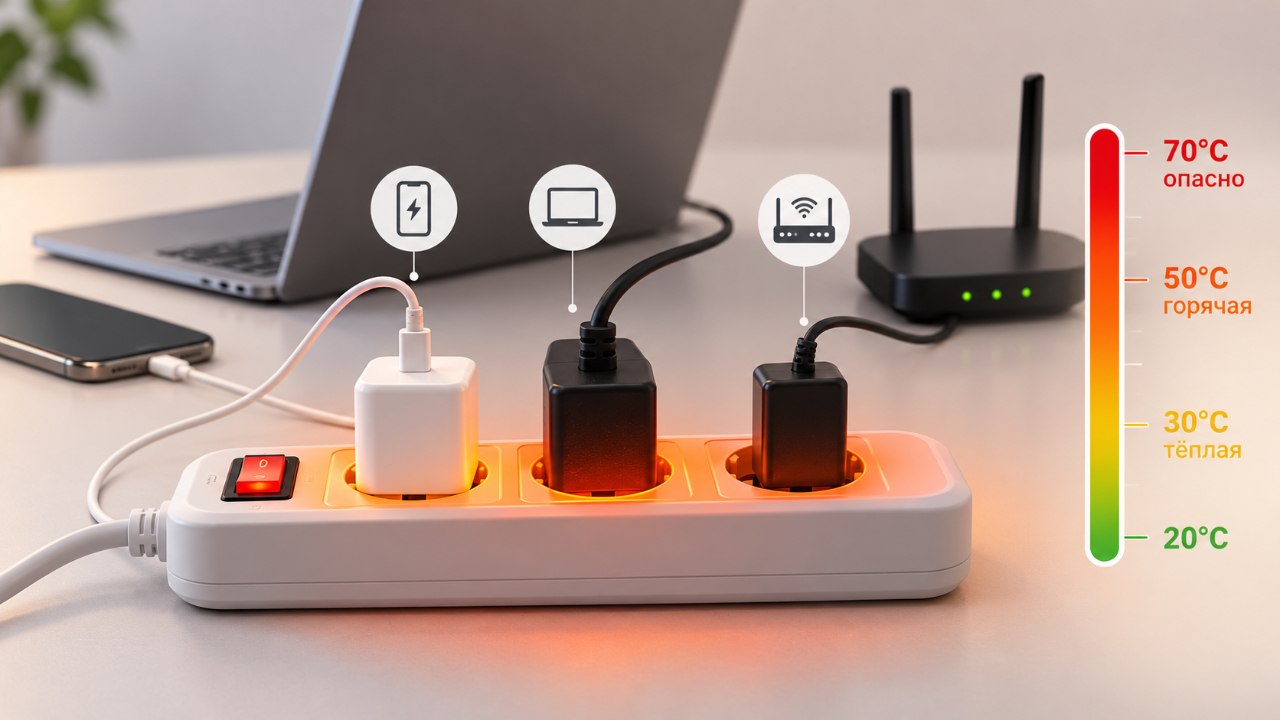

Удлинитель греется от зарядной станции, одновременно к нему подключены ноутбук и роутер, а вилка спустя час работы становится заметно теплой — такая ситуация не всегда означает перегрузку по мощности. Даже при сравнительно небольшом суммарном потреблении локальный нагрев вилки или одной розетки удлинителя может указывать на повышенное переходное сопротивление, ослабленный контакт, изношенные контактные пластины либо дефект соединения внутри корпуса, сообщает редакция Kaketosdelano.
Ориентироваться только на правило «руку можно держать — значит, все нормально» нельзя. Международный стандарт IEC 60884-1 оценивает нагрев штепсельных соединителей в специальных испытательных условиях и ограничивает повышение температуры определенных контактных элементов, однако это не означает, что бытовая вилка с температурой 60–70 °C автоматически считается безопасной. Для владельца дома более жесткий критерий: если обычный удлинитель при умеренной нагрузке становится явно горячим, питание следует отключить и искать причину, а не ждать запаха пластика или срабатывания автомата.

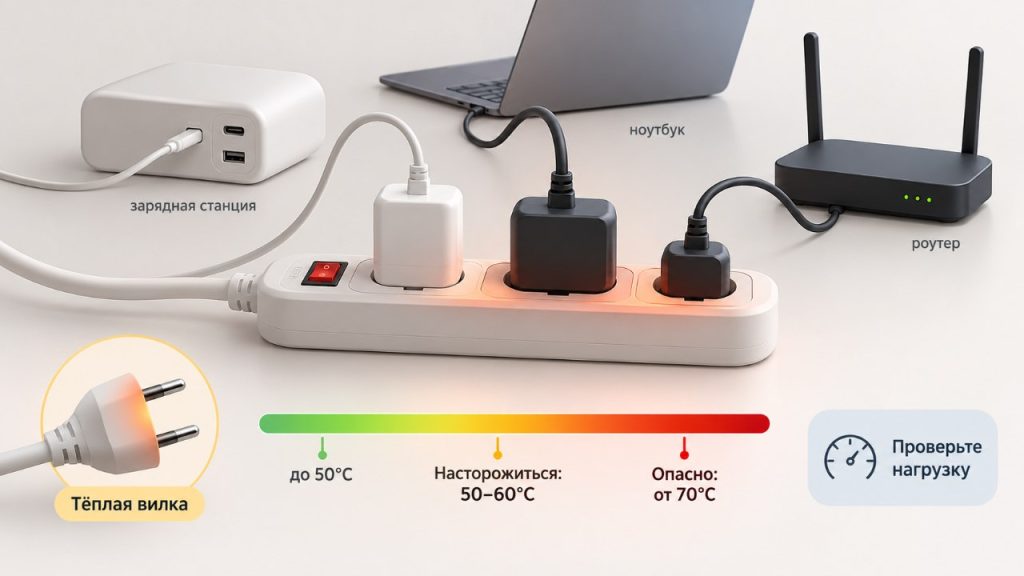

Какая температура вилки удлинителя уже должна насторожить
Универсальной цифры вроде «до 45 °C безопасно, после 45 °C опасно» для наружной поверхности любой бытовой вилки не существует. Температура зависит от конструкции изделия, материала корпуса, температуры в комнате, тока, времени работы и места, где проводится измерение. Особенно важно отличать нагрев всего кабеля от локального горячего участка непосредственно возле штырей вилки или одного гнезда удлинителя.
Если при одинаковой нагрузке кабель остается почти комнатной температуры, а соединение быстро разогревается, проблема чаще связана именно с контактом. Нагрев также нужно оценивать в динамике: стабильные 35–40 °C и рост с 35 до 55 °C за полчаса — совершенно разные ситуации. Поэтому практический контроль лучше вести термометром, а не только рукой.
Для бытовой диагностики можно использовать следующую шкалу. Это не норматив IEC, а консервативная практическая градация для принятия решения дома с учетом рекомендаций организаций по электробезопасности прекращать использование шнура, который становится горячим.
| Измеренная температура поверхности вилки | Что это означает на практике | Что делать |
|---|---|---|
| до 35 °C | Обычно близко к температуре помещения или слабый нагрев | Наблюдать, если нет запаха, треска и изменения цвета |
| 35–40 °C | Вилка ощутимо теплая | Проверить нагрузку и повторить измерение через 20–30 минут |
| 40–50 °C | Выраженный нагрев, особенно подозрительный при небольшой нагрузке | Проверить контакты, вилку, розетку и удлинитель; не оставлять без присмотра |
| от 50 °C | Для обычного домашнего соединения уже повод прекратить эксплуатацию до выяснения причины | Отключить нагрузку, дать остыть, найти источник нагрева |
| около 60 °C и выше | Горячая поверхность; повышается риск повреждения пластика, контактов и ожога при длительном касании | Немедленно прекратить использование |
| запах пластика, потемнение, размягчение корпуса при любой температуре | Признак уже развивающейся неисправности | Обесточить и заменить поврежденный элемент |
Американская Electrical Safety Foundation International формулирует рекомендацию еще проще:
«Never use a cord that feels hot or is damaged in any way» — ESFI рекомендует не использовать шнур, который ощущается горячим или имеет повреждения.
То есть ждать определенной «аварийной» температуры организация не предлагает.
Отдельный ориентир дает физиология контакта с горячей поверхностью. В материалах Комиссии США по безопасности потребительских товаров приводятся данные, согласно которым выше примерно 44 °C время до термического повреждения кожи быстро уменьшается с каждым последующим градусом; при температурах порядка 65 °C ожог может возникать уже при очень коротком контакте.
Это не критерий пожарной безопасности вилки, но хороший аргумент против бытовой логики «если могу коснуться, значит, нагрев допустимый».
Почему нельзя принимать 45 K из IEC за «разрешенные 45 °C»
В требованиях IEC 60884-1 для штепсельных вилок и розеток используется показатель temperature rise — превышение температуры отдельных контактных элементов над температурой окружающей среды. В опубликованных материалах по испытаниям IEC указано, что повышение температуры контактных зажимов и соединений при соответствующем тесте не должно превышать 45 K.
«The temperature rises … shall not exceed 45 K» — такое ограничение применяется к определенным точкам измерения во время стандартизированного испытания IEC.
Если окружающий воздух имеет температуру 25 °C, повышение на 45 K математически соответствует примерно 70 °C в измеряемой точке. Однако из этого нельзя делать вывод: «вилка 70 °C дома нормальна».
Во-первых, стандарт измеряет конкретные внутренние точки термопарами и при заданных условиях. Во-вторых, наружная температура корпуса и температура токоведущего контакта не идентичны. В-третьих, бытовой удлинитель может работать далеко ниже номинального тока, и тогда сильный локальный нагрев особенно подозрителен.
Именно поэтому температура рассматривается вместе с нагрузкой, скоростью нагрева и состоянием контактов.
Почему удлинитель может греться от станции, ноутбука и роутера даже без большой мощности
Ноутбук и роутер сами по себе обычно не создают нагрузку, сопоставимую с электрочайником, бойлером или обогревателем. Блок питания ноутбука нередко имеет мощность 45–100 Вт, игровой или производительный ноутбук — 140–240 Вт и больше, а бытовой роутер обычно потребляет лишь несколько или несколько десятков ватт. Даже вместе эти устройства часто остаются далеко от предела обычного удлинителя на 10 или 16 А.
Ситуация меняется, если через тот же удлинитель одновременно заряжается мощная портативная электростанция: входная мощность некоторых моделей во время быстрой зарядки измеряется уже сотнями ватт или превышает 1 кВт.
Поэтому сначала необходимо понять схему подключения, а затем считать ток. Номинал станции по емкости аккумулятора — например, 1000 Вт·ч — при этом нельзя путать с ее текущей мощностью зарядки.
Есть два принципиально разных сценария.
Сценарий 1: зарядная станция подключена к удлинителю и сама заряжается от сети
В этом случае удлинитель действительно несет суммарную нагрузку станции, ноутбука, роутера и всех остальных подключенных потребителей.
Допустим:
- зарядная станция берет из сети 1200 Вт;
- блок питания ноутбука — 90 Вт;
- роутер — 15 Вт;
- дополнительный монитор — 50 Вт.
Суммарно получается около 1355 Вт.
При напряжении 230 В ток можно приблизительно оценить:
I = P / U = 1355 / 230 ≈ 5,9 А.
Для исправного качественного удлинителя с номиналом 16 А это не выглядит перегрузкой по току. Если при таких 5,9 А одна вилка разогревается до 50–60 °C, а сам кабель остается едва теплым, искать причину следует прежде всего в контактном соединении.
Похожая ситуация возникает с настенной розеткой. Ослабленная пружина контакта, окисление, загрязнение, деформированный штырь вилки или плохо затянутый провод создают дополнительное сопротивление. Выделяемая мощность в такой точке определяется зависимостью P = I²R: если сопротивление плохого контакта увеличилось, при прохождении тока он начинает греться локально.
Именно поэтому слабый контакт иногда перегревается при токе, который исправная розетка переносила бы без заметного нагрева.
Если проблема проявляется при высокой входной мощности станции, полезно также проверить рекомендации по зарядке портативной станции и нагреву ее вилки, розетки и силовой электроники. В том материале отдельно разобраны режим зарядки, вентиляция и отличие нагрева самой станции от перегрева питающей розетки.
Сценарий 2: удлинитель подключен к AC-выходу зарядной станции
Здесь станция выступает источником 230 В, а потребителями являются ноутбук, роутер и другая техника.
Если ноутбук берет 90 Вт, а роутер — 15 Вт, суммарная нагрузка составляет всего около 105 Вт. Даже с учетом потерь и дополнительных мелких устройств ток на стороне 230 В будет порядка половины ампера.
Сильный нагрев вилки при такой нагрузке нельзя нормально объяснить «слишком большой мощностью ноутбука».
В первую очередь проверяют:
- Насколько плотно вилка входит в AC-розетку станции.
- Не болтаются ли штыри внутри контактов.
- Нет ли потемнения металла.
- Не нагревается ли только один штырь.
- Не повреждена ли вилка удлинителя возле ввода кабеля.
- Не был ли удлинитель ранее перегрет мощным прибором.
- Соответствует ли изделие своей заявленной нагрузке.
Если один удлинитель уже пережил длительную работу с обогревателем, чайником или другим мощным прибором, контактные пластины могли потерять упругость. После этого заметный нагрев способен возникать и при гораздо меньшем токе.
Для катушечных моделей добавляется еще одна проблема: кабель при значительной нагрузке нельзя оставлять плотно смотанным. Почему тепло хуже отводится внутри намотки и как отличаются допустимые нагрузки размотанного и смотанного кабеля, подробно разобрано в материале про удлинитель на катушке и необходимость полностью разматывать кабель.
Как найти причину нагрева без разборки вилки под напряжением
Проверку стоит начинать с безопасных наблюдений, а не с отвертки. Самая полезная информация — где именно возникает тепло: по всей длине кабеля, возле сетевой вилки, в одном гнезде колодки, возле ввода кабеля или на адаптере конкретного устройства. Если нагревается весь тонкий провод, возможна чрезмерная нагрузка относительно его сечения.
Если горячая только одна точка, вероятнее локальное переходное сопротивление. Если греется вилка конкретного блока питания независимо от используемого гнезда, проблема может находиться уже в самом адаптере или его вилке. А когда нагревается любое устройство, подключенное к одному и тому же гнезду удлинителя, подозрение смещается на это гнездо.
Проводить измерение удобнее бесконтактным инфракрасным термометром или контактным термодатчиком. ИК-термометр неидеален на блестящем металле, поэтому измерять лучше пластиковую поверхность в одной и той же точке, фиксируя изменение температуры во времени.
Практический тест можно провести так:
- измерить температуру вилки до включения нагрузки;
- включить станцию, ноутбук и роутер в обычном режиме;
- повторить замер через 10 минут;
- затем через 20–30 минут;
- записать температуру окружающего воздуха;
- сравнить вилку, кабель, колодку и соседние гнезда;
- при быстром росте температуры прекратить испытание.
Если за 10–20 минут одно соединение существенно обгоняет остальные по температуре, продолжать «проверку до часа» не нужно.
Особенно опасны дополнительные признаки:
| Признак | Наиболее вероятная проблема |
|---|---|
| Греется один штырь вилки | Плохой контакт одного проводника |
| Вилка шатается в розетке | Изношенные контактные пластины |
| Темнеет пластик возле одного отверстия | Длительный локальный перегрев |
| Слышен треск или шипение | Возможное искрение/дуговой контакт |
| Появился запах нагретого пластика | Термическое повреждение изоляции или корпуса |
| Вилка стала мягкой или деформированной | Температура уже повредила материал |
| Нагрев исчезает после переноса в другую розетку | Вероятный дефект первого контактного узла |
| Греется весь кабель | Проверить ток, сечение, длину и номинал удлинителя |
При треске, искрении или подгорании пользоваться соединением дальше нельзя. Отдельно разобрать признаки можно в статье о ситуации, когда розетка трещит под нагрузкой и нужно отличить неисправную вилку от подгорающего контакта.
Комиссия США по безопасности потребительских товаров в руководстве по домашней электропроводке рассматривает необычно теплую или горячую вилку как неисправность и рекомендует прекратить эксплуатацию.
«Unplug and stop using the appliance» — рекомендация CPSC при перегреве вилки прибора.
Важно учитывать и номинальную нагрузку самого удлинителя. Маркировка 10 А при 230 В теоретически соответствует мощности около 2300 Вт, 16 А — около 3680 Вт. Но эта арифметика не превращает удлинитель в гарантированно безопасный источник 3,68 кВт при любых условиях.
Имеют значение:
- сечение и материал проводника;
- длина кабеля;
- качество вилки и колодки;
- состояние контактов;
- температура окружающей среды;
- свернут или размотан кабель;
- реальная сертификация изделия;
- продолжительность нагрузки.
Кроме того, нельзя оценивать безопасность всей квартирной линии только по цифре на удлинителе. Если к одной группе розеток одновременно подключены мощные приборы, суммарный ток проходит через стационарную проводку и автоматический выключатель.
Расчет одновременной нагрузки и причины, по которым автомат может отключаться при работе нескольких приборов, приведены в материале о том, где проходит предел нагрузки при одновременном включении мощной техники.
OSHA отдельно напоминает, что состояние гибких шнуров необходимо регулярно контролировать:
«Continually inspect cords on-site» — поврежденные или измененные шнуры должны выводиться из эксплуатации.
Еще один фактор — напряжение сети. Если зарядная станция заряжается от розетки, изменение сетевого напряжения может влиять на ток и режим работы ее входного преобразователя. При заметных вечерних просадках или нестабильном питании имеет смысл сначала выяснить, что происходит в сети; смежная инструкция о просадке напряжения и нагрузке бытовой техники помогает отделить проблему питания от дефекта отдельной вилки.
Что делать, если температура вилки уже 50–60 °C
Первое действие — снизить риск, а не искать способ продолжить работу.
Отключите нагрузку и выньте вилку после обесточивания, если это можно сделать безопасно. Не продолжайте пользоваться соединением ради проверки «насколько еще нагреется». После остывания осмотрите штыри, корпус вилки и гнездо. Коричневые пятна, обугливание, шероховатость поверхности контактов, расплавленный пластик и запах перегрева — основания заменить изделие.
Если удлинитель нагревается в одной розетке, но остается холодным в другой исправной розетке при той же нагрузке, проверять должен уже электрик: причиной может быть изношенный стационарный контакт.
Если горячей остается сама вилка удлинителя независимо от розетки, менять разумнее весь удлинитель, особенно у неразборных моделей. Ремонт подплавленного бытового изделия без оценки состояния контактов и изоляции способен оставить скрытый дефект.
Не стоит также ставить между горячей вилкой и розеткой еще один переходник, тройник или второй удлинитель. Каждое дополнительное штепсельное соединение создает еще одну контактную пару, где при плохом качестве может выделяться тепло.
ESFI прямо советует не соединять удлинители цепочкой и подбирать их номинал не ниже потребности подключенного оборудования.
Вопросы и ответы
Может ли вилка удлинителя быть просто теплой и оставаться исправной?
Да. Небольшой стабильный нагрев возможен при длительном прохождении тока, особенно возле контактных соединений. Значение имеет не только абсолютная температура, но и нагрузка. Вилка, которая держится около 35–40 °C при заметной мощности и не продолжает разогреваться, отличается от соединения, которое при ноутбуке и роутере быстро достигает 50–60 °C. При локальном или растущем нагреве соединение нужно проверять.
45 °C — это уже аварийная температура вилки?
Нет, универсального нормативного порога именно 45 °C для поверхности бытовой вилки нет. Число 45, которое часто встречается в документации IEC, относится к допустимому повышению температуры отдельных контактных элементов в определенном испытании и выражается в кельвинах. Переносить эту цифру напрямую на корпус домашней вилки неправильно.
Почему вилка горячая, если ноутбук и роутер потребляют мало?
Потому что нагрев может определяться не общей мощностью, а сопротивлением плохого контакта. Ослабленное гнездо, окисленный контакт или поврежденное соединение внутри вилки превращают небольшую область в локальный источник тепла. Если ток сравнительно мал, а температура высокая, такой сценарий особенно вероятен.
Можно ли оставить удлинитель работать ночью, если температура стабилизировалась на 50 °C?
Для обычного бытового удлинителя это плохой сценарий. При температуре около 50 °C уже следует выяснить причину нагрева, особенно если речь идет о локально горячей вилке или одном гнезде. Официальные рекомендации ESFI вообще советуют не использовать шнур, который ощущается горячим.
Поможет ли удлинитель на 16 А вместо модели на 10 А?
Если проблема действительно в недостаточном номинале или слишком тонком проводе, более качественный удлинитель подходящей мощности может решить ее. Но номинал 16 А не устранит плохой контакт в настенной розетке, поврежденную вилку или ослабленное гнездо. Сначала нужно определить точку максимального нагрева.
Нужно ли менять удлинитель после одного случая сильного перегрева?
Если появились запах, потемнение, деформация пластика, следы искрения либо изменился цвет контактов, изделие лучше вывести из эксплуатации. Термическое повреждение способно изменить упругость контактов и состояние изоляции, после чего повторный перегрев возникает уже при меньшей нагрузке. CPSC и ESFI рекомендуют прекращать использование поврежденных и необычно горячих шнуров.
Удлинитель греется от зарядной станции не обязательно потому, что станция, ноутбук и роутер вместе потребляют слишком много энергии. При нагрузке в несколько сотен ватт сильный локальный нагрев вилки чаще требует проверки контактного соединения, а не только расчета мощности.
Практическое правило для дома простое: слегка теплая и стабильная вилка — повод наблюдать, быстрый рост температуры выше примерно 40–50 °C — повод искать неисправность, а температура около 50–60 °C, запах, треск, потемнение или размягчение пластика — причина прекратить эксплуатацию. Если после замены удлинителя нагрев сохраняется в той же настенной розетке, дальнейшую проверку контактов и проводки должен выполнять квалифицированный электрик.
