Как живить газовый котел во время отключений — вопрос не только автономности, но и совместимости источника питания с электроникой, циркуляционным насосом, вентилятором и системой контроля пламени, сообщает редакция Kaketosdelano. Обычный компьютерный ИБП может показать достаточную мощность в ваттах, но при переходе на аккумулятор выдавать ступенчатую или аппроксимированную синусоиду, из-за которой котел начинает гудеть, перезапускаться, выдавать ошибку розжига либо вообще не запускается.
Для большинства современных настенных котлов требуется сеть около 230 В и 50 Гц, однако этого недостаточно: значение имеют форма выходного напряжения, наличие корректных фазы, нейтрали и защитного проводника, мощность инвертора, способность выдержать пусковые режимы насосов и вентиляторов, а также совместимость зарядного устройства с аккумулятором. Поэтому выбирать резервное питание только по надписи «1000 VA» на корпусе нельзя.
Почему газовый котел вообще перестает работать без электричества
Сам газ с отключением света не исчезает, однако большинство современных газовых котлов являются энергозависимыми. Электричество необходимо плате управления, циркуляционному насосу, вентилятору дымоудаления в турбированных и конденсационных моделях, газовой автоматике, датчикам и системе розжига.
Мощность при этом может быть сравнительно небольшой. Например, для Vaillant ecoTEC pro производитель указывает максимальное электропотребление вместе с насосом около 85 Вт и питание 230 В, 50 Гц.
Для ecoTEC pure максимальная электрическая мощность отдельных версий составляет около 100 Вт, а для старых turboTEC в режиме ГВС показатель может достигать 142 Вт. Это хороший пример того, почему тепловые 24–30 кВт на шильдике котла нельзя использовать для расчета ИБП: речь идет о мощности горелки, а не электрической нагрузке.
То есть котел мощностью 24 кВт вовсе не требует электрического инвертора на 24 кВт. Обычно его электрическая часть потребляет на порядок меньше, но требует качественного питания.
«Electrical Voltage Supply — 230 V (50 Hz)».
Так Vaillant указывает параметры электропитания для ряда настенных котлов ecoTEC.
Перед покупкой резервного источника нужно открыть инструкцию именно своей модели либо посмотреть табличку с электрическими характеристиками. Если дополнительно запитаны внешний насос, автоматика теплого пола, сервоприводы или комнатные контроллеры, их нагрузка считается отдельно.

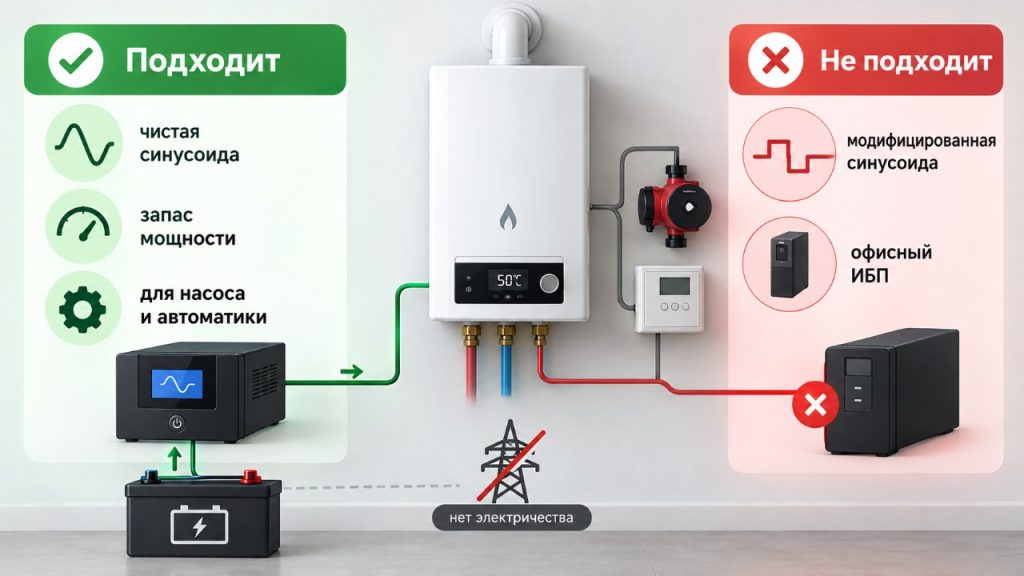

Почему обычный компьютерный ИБП может не подойти котлу
Самая распространенная ошибка — купить UPS, рассчитанный прежде всего на компьютер, монитор и роутер, и подключить к нему котел. Формально устройство работает: аккумулятор есть, 230 В на выходе заявлены, запас мощности кажется достаточным. Проблема появляется в характеристике формы выходного напряжения.
Часть недорогих standby- и line-interactive-моделей при работе от сети просто пропускает сетевое напряжение, а при переходе на батарею формирует ступенчатую аппроксимацию синусоиды. Для многих импульсных блоков питания этого достаточно, но электродвигатель насоса и отдельные схемы котлов могут реагировать иначе.
Производитель CyberPower прямо разделяет модели по форме выходного сигнала и указывает, что серия PFC Sinewave выдает синусоидальное напряжение с низким уровнем гармонических искажений, предназначенное для чувствительной электроники.
«The highest quality waveform output is pure sine wave».
Так CyberPower описывает синусоидальный выход своих соответствующих серий ИБП.
Для котла безопаснее ориентироваться на ИБП или инвертор, где производитель прямо пишет:
- pure sine wave;
- true sine wave;
- чистая синусоида;
- sinusoidal output.
Формулировки modified sine wave, simulated sine wave, stepped approximation или «модифицированная синусоида» — уже повод проверить руководство котла и насоса перед подключением.
Что происходит с циркуляционным насосом на плохой синусоиде
Циркуляционный насос — одна из причин, по которой требования газового котла отличаются от требований обычного роутера. В насосе работает электродвигатель, а современные высокоэффективные модели дополнительно имеют собственную электронную схему управления.
При сильно искаженной форме напряжения двигатель может работать с повышенным шумом, дополнительным нагревом и меньшей эффективностью. В отдельных сочетаниях ИБП и насоса появляются гул, вибрация или проблемы с запуском.
Это не означает, что любой насос обязательно выйдет из строя от первой минуты работы на модифицированной синусоиде. Результат зависит от схемы конкретного насоса и формы сигнала конкретного ИБП. Однако для постоянного резервного питания отопления разумнее не экспериментировать там, где производитель источника питания позволяет сразу выбрать синусоидальный выход.
При этом чистая синусоида не заменяет достаточную мощность. Инвертор может формировать идеальное напряжение, но уйти в перегрузку в момент запуска двигателя или при одновременном включении нескольких компонентов системы.
Как рассчитать мощность ИБП для котла и насоса
Сначала нужно найти электрическую мощность котла в ваттах. Ее берут из паспорта, инструкции или заводской таблички. После этого прибавляют все устройства, которые должны продолжать работать во время отключения.
Для условной системы расчет может выглядеть так:
| Потребитель | Примерная мощность для расчета* |
|---|---|
| Электроника котла + встроенный насос | 100–150 Вт |
| Дополнительный циркуляционный насос | по паспорту насоса |
| Контроллер отопления | по паспорту |
| Электроприводы клапанов | по паспорту |
| Интернет-роутер, если подключен к тому же ИБП | 10–20 Вт |
*Цифры 100–150 Вт приведены только как пример диапазона, встречающегося у некоторых бытовых котлов. Для выбора оборудования используются данные конкретной модели.
Если сам котел потребляет максимум 120 Вт, внешний насос — 50 Вт, а автоматика — еще 20 Вт, рабочая нагрузка составит около 190 Вт. Покупать инвертор ровно на 200 Вт нерационально: необходим запас для переходных режимов и чтобы устройство не работало постоянно на пределе.
При выборе следует смотреть сразу на две характеристики: VA и W. Значение в вольт-амперах нельзя автоматически считать равным ваттам. Например, у конкретных ИБП CyberPower встречается маркировка 1000 VA / 600 W или 1500 VA / 1000 W — именно ваттный предел показывает допустимую активную нагрузку.
Если напряжение в доме часто не пропадает полностью, а проседает или резко возрастает, полезно отдельно понимать разницу между ИБП, стабилизатором и реле напряжения. Подробно эти устройства и их задачи разобраны в материале о том, как защитить бытовую технику от скачков напряжения и чем отличаются реле, стабилизатор и ИБП.
Номинальные 230 В еще не означают, что питание подходит котлу
С июля 2025 года стандартное номинальное напряжение в украинских низковольтных сетях составляет 230 В. НКРЭКУ указывает, что 95% усредненных за 10 минут значений в течение недели должны находиться в пределах ±10%, то есть между 207 и 253 В.
«Стандартная номинальная напряжение Uн … имеет значение 230 В».
Это указано в разъяснении НКРЭКУ о качестве электрической энергии.
ИБП должен не просто показать на дисплее около 230 В. Значение имеют также частота, форма сигнала, правильность подключения и стабильность напряжения при изменении нагрузки.
Особенно это заметно в домах, где вечером сеть сильно проседает. В таких условиях ИБП с AVR может некоторое время корректировать напряжение без перехода на аккумулятор, тогда как простой резервный UPS будет чаще переключаться между сетью и батареей.
О том, почему вечерняя просадка напряжения отличается от полного отключения и какую технику не стоит многократно запускать в нестабильной сети, можно подробнее прочитать в разборе что происходит, когда напряжение вечером заметно падает.
Фаза, нейтраль и заземление: почему котел может видеть питание, но не зажигаться
Еще одна причина проблем появляется уже после покупки подходящего по мощности синусоидального ИБП. Некоторые котлы чувствительны к состоянию электрической сети, полярности подключения и защитному заземлению.
В технической документации Vaillant прямо предусмотрена проверка непрерывности защитного проводника и полярности. Worcester Bosch также включает проверку polarity и earth continuity в перечень базовых электрических проверок котла.
«This boiler must be earthed».
Такое предупреждение содержит инструкция Vaillant ecoMAX pro.
Проблема особенно характерна для резервных инверторов и генераторов с «плавающим» выходом, где нейтраль относительно земли организована не так, как в обычной электросети. На розетке мультиметр может показать около 230 В, насос запустится, дисплей котла включится, но система контроля пламени способна работать некорректно.
Самостоятельно соединять нейтраль с защитным проводником «чтобы котел увидел землю» нельзя. Такая схема зависит от конструкции ИБП, режима нейтрали, УЗО, переключающей автоматики и всей домашней электросети. Ошибка способна создать опасное напряжение на корпусе или нарушить работу защитных устройств.
Если после подключения к ИБП котел включается, начинает розжиг и через несколько секунд выдает ошибку пламени, проверять нужно не только газ, но и схему резервного электропитания.
Как определить необходимую емкость аккумулятора
После мощности второй ключевой параметр — продолжительность автономной работы. Надпись 1000 VA практически ничего не говорит о том, будет котел работать 20 минут или шесть часов: все зависит от аккумулятора.
Для приблизительной оценки можно использовать запас энергии в ватт-часах:
Энергия батареи ≈ напряжение × емкость в А·ч.
Аккумулятор 12 В 100 А·ч теоретически содержит около 1200 Вт·ч энергии. Однако использовать эти 1200 Вт·ч как гарантированную полезную емкость нельзя. Часть энергии теряется в инверторе, доступная емкость зависит от типа аккумулятора, тока разряда, температуры и допустимой глубины разряда.
Если нагрузка котла составляет условные 150 Вт, простое деление 1200 / 150 дает восемь часов только в идеализированном расчете. Реальное время будет меньше.
Поэтому правильный порядок такой:
- Определить фактическую нагрузку котла и всех насосов.
- Определить, сколько часов автономности требуется.
- Проверить КПД инвертора при этой нагрузке.
- Учесть допустимую глубину разряда батареи.
- Проверить таблицу runtime производителя, если используется готовый UPS.
- Убедиться, что встроенное зарядное устройство рассчитано на выбранную батарею.
Покупать аккумулятор только по принципу «чем больше ампер-часов, тем лучше» тоже нельзя. Слишком большая батарея при слабом зарядном устройстве будет очень долго восстанавливать заряд между отключениями.
AGM, GEL или LiFePO4: аккумулятор должен соответствовать ИБП
Для стационарных систем резервного отопления часто используют герметичные свинцово-кислотные AGM либо другие аккумуляторы, предусмотренные производителем конкретного UPS. Все чаще применяются LiFePO4, но подключать литиевую батарею вместо свинцовой можно только тогда, когда инвертор и зарядное устройство поддерживают соответствующее напряжение и алгоритм заряда.
У литиевой батареи должна корректно работать BMS. Если она отключит аккумулятор из-за превышения тока, низкой температуры или нижнего порога напряжения, котел потеряет питание мгновенно.
Особое внимание требуется при размещении батарей. Нельзя закрывать вентиляционные отверстия ИБП, располагать оборудование у котла там, где оно будет нагреваться, либо устанавливать неподходящие аккумуляторы в жилом помещении без учета требований их производителя.
Line-interactive или online: какой тип ИБП нужен котлу
Для бытового котла не всегда требуется дорогой online-UPS двойного преобразования. Качественный line-interactive ИБП с AVR, чистой синусоидой и подходящей схемой нейтрали может нормально выполнять задачу.
Разница заключается в принципе работы.
| Тип | Что происходит при нормальной сети | Что происходит при отключении |
|---|---|---|
| Standby | Нагрузка питается сетью | ИБП переключается на инвертор |
| Line-interactive | Сеть + автоматическая коррекция напряжения | Переход на батарею |
| Online | Нагрузка постоянно питается через преобразователь | Перерыва из-за переключения практически нет |
Для отопления важнее не само название топологии, а совокупность параметров: форма напряжения, время переключения, электрическая схема выхода, мощность и совместимость с котлом.
Если установлен стабилизатор и он начал переключаться каждые несколько секунд, проблема может быть уже не в отсутствии питания, а в нестабильном входном напряжении. В таком случае пригодится отдельный материал о том, почему стабилизатор постоянно щелкает и когда это опасно для газового котла.
Как подключать котел к резервному питанию без опасной схемы
Самый простой случай — котел штатно подключается вилкой в отдельную розетку, а производитель выбранного ИБП прямо разрешает работу с такой нагрузкой. Даже здесь необходимо сохранить защитный проводник и не использовать поврежденные удлинители или сомнительные переходники.
Если котел подключен стационарно, резервирование линии должен выполнять электрик. Особенно это касается систем с автоматическим вводом резерва, генератором или несколькими источниками питания.
До первого длительного отключения желательно проверить:
- запускается ли котел именно от батареи, а не только через ИБП при наличии сети;
- выполняется ли нормальный розжиг;
- не появляется ли ошибка ионизации;
- работает ли циркуляционный насос без необычного гула;
- не уходит ли ИБП в overload;
- соответствует ли выходное напряжение требованиям котла;
- сохраняется ли корректное защитное заземление;
- как долго система работает под реальной нагрузкой.
Если резервным источником является генератор, схема становится сложнее: нужно учитывать качество его напряжения, частоту, нейтраль и безопасное переключение между сетью и генератором. Отдельно стоит проверить, почему генератор может работать, но электричество при этом не поступает в дом.
Какие характеристики проверить перед покупкой ИБП
На карточке товара должны быть доступны не маркетинговые формулировки, а конкретные параметры.
Минимальный чек-лист выглядит так:
| Параметр | Что искать |
|---|---|
| Выходная форма | Чистая синусоида |
| Номинальная мощность | В ваттах, с запасом относительно нагрузки |
| Пиковая мощность | Достаточная для насосов и вентиляторов |
| Напряжение | Совместимое с котлом, обычно около 230 В |
| Частота | Обычно 50 Гц |
| AVR | Желательно при частых просадках |
| Внешняя батарея | Если нужна длительная автономность |
| Зарядный ток | Достаточный для выбранной емкости АКБ |
| Тип батареи | Только поддерживаемый производителем |
| Схема нейтрали | Совместимая с системой котла |
| Заземление | Должно сохраняться корректно |
| Перегрузка | Наличие электронной защиты |
При этом максимальная электрическая мощность самого котла может быть существенно ниже мощности выбранного источника. Запас нужен не для того, чтобы котел постоянно потреблял больше, а для нормальной работы инвертора и кратковременных переходных режимов.
Что нельзя делать при резервном питании газового котла
Главная ошибка — собирать схему методом проб непосредственно во время отключения.
Не следует:
- подключать котел к ИБП неизвестного типа только потому, что «компьютер от него работает»;
- путать VA с реальными ваттами;
- самостоятельно делать перемычку N–PE без понимания схемы;
- отключать защитное заземление ради устранения ошибки котла;
- использовать аккумулятор, который не поддерживается зарядным устройством;
- ставить ИБП или батарею вплотную к горячему котлу;
- подключать вместе с котлом чайник, бойлер и другие мощные потребители;
- ориентироваться исключительно на тепловую мощность котла в киловаттах.
Документация Worcester Bosch отдельно показывает, насколько серьезно производители относятся к электрической части: при диагностике предусматриваются проверки защитного проводника, короткого замыкания, полярности и сопротивления относительно земли.
«Check the electrical polarity of the appliance».
Такое требование Worcester Bosch включает даже в алгоритм диагностики электрических неисправностей котла.
Вопросы и ответы
Можно ли подключить газовый котел к обычному компьютерному ИБП?
Можно только после проверки характеристик конкретного UPS. Главные параметры — форма выходного сигнала, ваттная мощность, схема нейтрали и время автономной работы. Если на батарее ИБП выдает модифицированную синусоиду, его нельзя автоматически считать подходящим для циркуляционного насоса.
Нужна ли газовому котлу чистая синусоида?
Для систем с насосом и чувствительной электроникой это предпочтительный вариант. Он максимально близок к обычной сетевой форме напряжения и исключает одну из причин шума, перегрева и нестабильной работы электродвигателей.
Сколько ватт потребляет газовый котел?
Единой цифры нет. У отдельных моделей Vaillant максимальное электрическое потребление находится примерно в диапазоне 85–142 Вт, но другие котлы могут иметь иные значения. Считать нужно по паспорту конкретной модели и с учетом внешних насосов.
На сколько часов хватит аккумулятора 100 А·ч?
Без напряжения батареи и мощности нагрузки ответить нельзя. Для 12-вольтовой батареи номинальный энергетический запас составляет около 1,2 кВт·ч, однако реальная полезная энергия меньше из-за потерь и ограничений по разряду.
Почему котел включается от ИБП, но не зажигает газ?
Среди возможных электрических причин — неправильная полярность, отсутствие корректного защитного проводника или особенности плавающего выхода резервного источника. Проверять схему должен специалист, особенно если котел нормально работает непосредственно от сети.
Нужен ли стабилизатор вместе с ИБП?
Зависит от типа UPS. Line-interactive-модели с AVR способны корректировать определенные отклонения входного напряжения самостоятельно. При постоянной глубокой просадке или особых требованиях котла решение подбирают по фактическим параметрам сети и документации обоих устройств.
Что важнее — большая батарея или мощный инвертор?
Это разные параметры. Инвертор определяет, какую нагрузку система способна запитать, а аккумулятор — как долго она будет работать. Большая батарея не спасет инвертор, который уходит в перегрузку при запуске насоса.
Для надежной работы отопления во время длительных отключений сначала определяют электрическую нагрузку всей системы, затем выбирают источник с чистой синусоидой, корректным заземлением и достаточным запасом по мощности, и только после этого рассчитывают аккумулятор. Такая последовательность позволяет избежать ситуации, когда батарея заряжена, дисплей котла светится, но насос, розжиг или автоматика работать от резервного источника не могут.
