Автомат выбивает после одновременного включения бойлера и чайника чаще всего из-за того, что суммарный ток в конкретной линии или на вводе квартиры превышает номинал автоматического выключателя, сообщает редакция Kaketosdelano. Обычный бойлер может потреблять 1,5–2 кВт, электрочайник — около 1,8–2,4 кВт. Вместе это уже примерно 3,3–4,4 кВт, а при напряжении 230 В нагрузка составляет около 14–19 А. Если эту же линию одновременно нагружают холодильник, микроволновка, стиральная машина или обогреватель, автомат на 16 А вполне может отключиться.
Но само отключение не всегда означает, что в щитке нужно поставить автомат «помощнее». Номинал защиты выбирают не под количество бытовой техники, а прежде всего под допустимую нагрузку кабеля и параметры конкретной линии. Кроме того, необходимо определить, что именно отключается: групповой автомат C16, вводной C25/C32, дифавтомат или УЗО. Причина в каждом случае может быть совершенно разной.
Номинальное напряжение низковольтной сети в Украине составляет 230 В. НКРЭКУ указывает, что согласно ДСТУ EN 50160:2023 нормальным считается диапазон 207–253 В для 95% 10-минутных значений за неделю.
Как рассчитать, сколько техники выдерживает автомат
Самый простой ориентир получают по формуле:
P = U × I
где P — мощность в ваттах, U — напряжение сети, I — ток в амперах.
Если принять напряжение 230 В, теоретический расчет выглядит так:
| Номинал автомата | Расчетная мощность при 230 В |
|---|---|
| 10 А | 2,30 кВт |
| 16 А | 3,68 кВт |
| 20 А | 4,60 кВт |
| 25 А | 5,75 кВт |
| 32 А | 7,36 кВт |
| 40 А | 9,20 кВт |
Эти цифры нельзя воспринимать как разрешение постоянно держать линию ровно на указанной мощности. Автомат защищает проводку от перегрузки и короткого замыкания, а его фактическое время отключения зависит от величины тока, характеристики B, C или D, температуры и конструкции устройства.
Например, производители автоматических выключателей класса C указывают тепловой диапазон срабатывания около 1,13–1,45 номинального тока по IEC/EN 60898-1. Для автомата на 16 А это примерно 18,1–23,2 А. При небольшом превышении номинала устройство может не отключиться мгновенно: тепловому расцепителю требуется время на нагрев.
«Thermal trip 1.13…1.45 × In» — такой диапазон для автоматов характеристик B и C приводит ABB со ссылкой на EN 60898-1.
Именно поэтому иногда бойлер и чайник работают вместе пять минут без проблем, а в другой момент автомат отключается через несколько минут. Нагрузка может быть близкой к его пределу, а дополнительный прибор увеличивает ток еще на несколько ампер.
Пример с бойлером и чайником
Допустим, установлен:
- бойлер — 2 000 Вт;
- чайник — 2 200 Вт;
- холодильник во время работы компрессора — около 150 Вт;
- освещение и мелкая техника — еще 250 Вт.
Суммарная нагрузка составляет:
2 000 + 2 200 + 150 + 250 = 4 600 Вт.
Ток при напряжении 230 В:
4 600 ÷ 230 = 20 А.
Если все это находится на линии с автоматом C16, номинальные 16 А уже превышены примерно на 25%.
Такое состояние отличается от короткого замыкания. При перегрузке автомат часто выключается не моментально, а спустя некоторое время. При тяжелом коротком замыкании электромагнитный расцепитель работает значительно быстрее.
Для автомата C16 мгновенная магнитная зона значительно выше номинальных 16 А. В частности, для аппаратов характеристик C производители указывают магнитное срабатывание в диапазоне нескольких номинальных токов.
Почему C16 не означает, что при 16,1 А свет сразу погаснет
Одна из частых ошибок — считать номинал автомата жестким электронным ограничителем.
Автоматический выключатель так не работает.
Внутри бытового аппарата обычно имеются два механизма защиты. Тепловой расцепитель реагирует на сравнительно длительную перегрузку. Электромагнитный — на очень большой ток, характерный прежде всего для короткого замыкания.
Для 16-амперного автомата стандарта IEC/EN 60898-1 контрольные значения теплового расцепления составляют 1,13 и 1,45 номинального тока. У ABB для автоматов на 6–63 А указано, что при 1,13 In отключение не должно происходить раньше часа, а при 1,45 In аппарат должен отключиться менее чем за час в нормируемых условиях.
Это объясняет типичную бытовую ситуацию:
- бойлер уже греет воду;
- человек включает чайник;
- ток возрастает с условных 9–10 А до 18–20 А;
- автомат не выключается сразу;
- его тепловой элемент постепенно нагревается;
- через несколько минут происходит отключение.
Если через некоторое время автомат снова включается нормально, а без чайника линия продолжает работать, перегрузка становится одной из наиболее вероятных причин.
Сначала выясните: выбивает автомат линии или вводной автомат
Это принципиально.
В квартирном щитке может стоять несколько устройств защиты:
| Что отключилось | Наиболее вероятное направление проверки |
|---|---|
| C16 одной группы розеток | Перегрузка конкретной линии |
| C20/C25 отдельного бойлера | Бойлер, кабель, соединения |
| Вводной C25 или C32 | Суммарная нагрузка всей квартиры |
| УЗО | Ток утечки |
| Дифавтомат | Перегрузка, КЗ или утечка — зависит от индикации и модели |
Если выключился только автомат кухонных розеток, а освещение и остальные комнаты работают, предел достигнут именно в этой группе.
Ситуация, когда освещение остается, но розетки отключаются, отдельно разобрана в материале о том, что проверять, если питание в розетках пропало, а свет продолжает работать. Там имеет значение, как распределены группы в щитке и какой аппарат защищает конкретную цепь.
Если же отключается вводной автомат, причина может быть не в одной розетке. Например, одновременно работают бойлер, чайник, духовка, стиральная машина и обогреватель.
При вводном автомате 25 А расчетная мощность при 230 В составляет примерно 5,75 кВт. Для 32 А — около 7,36 кВт.
Сколько реально потребляют бойлер и чайник
Ориентироваться нужно прежде всего на шильдик конкретного прибора.
У двух внешне одинаковых бойлеров мощность нагревателя может заметно отличаться. Аналогично и чайник на 1,5 кВт создаст меньшую нагрузку, чем модель на 2,4 кВт.
Пример сочетаний:
| Бойлер | Чайник | Общая мощность | Примерный ток при 230 В |
|---|---|---|---|
| 1,5 кВт | 1,8 кВт | 3,3 кВт | 14,3 А |
| 1,5 кВт | 2,2 кВт | 3,7 кВт | 16,1 А |
| 2,0 кВт | 2,0 кВт | 4,0 кВт | 17,4 А |
| 2,0 кВт | 2,2 кВт | 4,2 кВт | 18,3 А |
| 2,0 кВт | 2,4 кВт | 4,4 кВт | 19,1 А |
При этом таблица показывает только два прибора.
В реальной квартире к ним добавляются холодильник, телевизор, роутер, компьютер, освещение, вытяжка и другие потребители.
Если автомат рассчитан на 16 А, связка бойлера 2 кВт и чайника 2,2 кВт уже выводит расчетный ток примерно к 18 А еще до учета остальных устройств.
Для сравнения: производитель Legrand выпускает бытовые автоматы на 16 А и 230 В именно как аппараты защиты проводки от перегрузки и короткого замыкания.
«Thermal magnetic circuit breaker to protect wiring installations against overloads and short circuits», — так Legrand описывает назначение 16-амперного MCB.
Почему нельзя просто заменить автомат C16 на C25
Это одно из самых опасных бытовых «решений».
Если C16 регулярно выбивает от чайника и бойлера, возникает соблазн поставить C20, C25 или даже C32. Но автомат предназначен прежде всего для защиты кабеля.
Если провод, способ его прокладки, соединения или розетки рассчитаны на меньший ток, повышение номинала защиты может привести к тому, что уже проводка будет перегреваться раньше, чем автомат отключит цепь.
Поэтому без проверки линии нельзя исходить из логики:
«16 А мало — поставлю 25 А».
Нужно проверить минимум четыре параметра:
- материал жил — медь или алюминий;
- фактическое сечение кабеля;
- способ его прокладки;
- номинал и состояние розеток, клемм и соединений.
Допустимый ток кабеля нельзя корректно определить только по фразе «там провод 2,5 квадрата». На тепловой режим влияют количество нагруженных проводников, температура, прокладка в стене, трубе, утеплителе или открыто, а также качество контактов.
Автомат большего номинала не увеличивает возможности существующей проводки.
Розетка может иметь свой предел раньше, чем ввод квартиры
Даже если вводной автомат рассчитан, например, на 32 А, это не означает, что через одну обычную розетку можно потреблять 7 кВт.
У розетки есть собственный номинальный ток.
Для распространенной розетки на 16 А простой расчет при 230 В дает около 3,68 кВт. Однако состояние контактов, качество вилки и длительность нагрузки также имеют значение.
На сайте уже есть отдельный разбор о том, какую нагрузку выдерживают розетки на 10 и 16 ампер. Он особенно актуален, если несколько мощных приборов подключаются через тройник или удлинитель.
Если вилка или корпус розетки ощутимо нагреваются, причина может быть уже не только в общей мощности. Ослабленный контакт создает дополнительное сопротивление, а в месте соединения выделяется тепло.
Признаки, которые нельзя списывать на «мощный чайник»:
- запах нагретого пластика;
- потемнение корпуса;
- потрескивание;
- искрение;
- горячая вилка;
- розетка становится заметно теплее окружающей стены;
- следы оплавления возле контактов.
Тему отдельно дополняет материал о том, почему розетка нагревается при работе бойлера или стиральной машины. Нагрев контактов требует другой диагностики, чем обычное превышение номинала группового автомата.
Как самостоятельно найти предел нагрузки квартиры без разбора щитка
Безопасный домашний тест можно провести без снятия крышек и прикосновения к проводке.
Сначала перепишите маркировку устройств в щитке.
Например:
- ввод — C32;
- кухня — C16;
- бойлер — C16;
- стиральная машина — C16;
- освещение — B10.
Затем найдите номинальную мощность крупных потребителей. Она обычно указана на заводской табличке, корпусе либо в инструкции.
После этого составьте таблицу.
| Прибор | Мощность |
|---|---|
| Бойлер | 2 000 Вт |
| Чайник | 2 200 Вт |
| Микроволновка | 1 400 Вт |
| Стиральная машина при нагреве | 2 000 Вт |
| Обогреватель | 2 000 Вт |
| Духовка | 2 500 Вт |
Не складывайте все приборы автоматически. Важно выяснить, какие из них относятся к одному автомату.
Если бойлер имеет отдельную линию с собственным C16, а чайник подключен к кухонной группе C16, их одновременная работа сама по себе не должна перегружать один групповой автомат. Но они одновременно увеличивают нагрузку на ввод квартиры.
Что покажет простой тест
Выключите мощные потребители, оставив обычное освещение и холодильник.
Включите бойлер.
Если он работает нормально — добавьте чайник.
Если отключается конкретный автомат, запишите его маркировку.
После остывания автомата можно повторить проверку уже без других мощных потребителей.
Если результат стабильно повторяется только при определенной комбинации приборов, вероятность обычной перегрузки повышается.
Если же автомат иногда выбивает даже от одного бойлера, требуется отдельная проверка прибора и линии.
Когда проблема не в общей мощности
Есть несколько сценариев, которые внешне выглядят одинаково, но требуют разного ремонта.
Автомат выключается сразу
Если рычаг падает практически мгновенно после включения конкретного прибора, обычная небольшая перегрузка менее вероятна.
Причиной могут быть:
- короткое замыкание;
- повреждение кабеля;
- неисправность ТЭНа;
- поврежденная вилка или розетка;
- внутреннее замыкание прибора.
Повторно включать автомат много раз подряд в таком случае не следует.
Отключается УЗО
УЗО реагирует не на обычное превышение мощности, а на дифференциальный ток.
Если отключение появляется именно после подключения бойлера, возможна утечка на корпус через ТЭН или другую часть устройства.
Дифавтомат сочетает обе функции, поэтому нужно смотреть конструкцию и индикацию конкретной модели.
Автомат горячий даже при умеренной нагрузке
Нагревать корпус может:
- перегрузка;
- плохая затяжка клеммы;
- поврежденный контакт;
- неисправность самого аппарата;
- высокая температура внутри щита.
Здесь простого подсчета ватт уже недостаточно.
При включении чайника меняется яркость света
Особенно настораживает ситуация, когда лампы заметно становятся ярче или тусклее.
Это может быть связано с проблемами контакта или нейтрального проводника. На эту тему есть отдельный материал о том, почему свет резко меняет яркость при включении мощного прибора.
Такой симптом нельзя объяснять только тем, что «чайник берет много электричества».
Почему бойлер часто становится последней каплей
Электрический водонагреватель создает продолжительную нагрузку.
Чайник обычно работает 2–5 минут. Бойлер может нагревать воду десятки минут или несколько часов в зависимости от объема, мощности ТЭНа, исходной температуры воды и состояния нагревателя.
Когда автомат уже прогрет продолжительной нагрузкой бойлера, включение еще 2 кВт может быстрее привести тепловой расцепитель к точке срабатывания.
Именно поэтому последовательность имеет значение.
Если сначала включить холодный чайник на несколько минут, а затем бойлер, автомат иногда останется включенным.
Если же бойлер уже работал долго, тот же чайник способен вызвать отключение гораздо быстрее.
Само увеличение времени нагрева бойлера также имеет отдельные причины. Например, холодная входящая вода и отложения на ТЭНе могут увеличить длительность его работы. Подробно это разобрано в материале о том, почему бойлер дольше греет воду осенью.
Какой запас нагрузки считать разумным
Универсального правила «использовать только 80% автомата» для любой бытовой линии без учета национальных норм и условий монтажа применять механически нельзя.
Практический подход другой: длительную работу мощных электроприборов проектируют так, чтобы проводка, розетки и защита соответствовали расчетному току, а работа вблизи предельного номинала не становилась обычным режимом.
Если каждый вечер приходится выбирать между бойлером и чайником, это уже указывает, что существующая схема не соответствует привычному набору нагрузок.
В исправно спроектированной современной квартире мощные потребители часто распределяют по нескольким линиям.
Например:
- бойлер — отдельная линия;
- стиральная машина — отдельная или рассчитанная санузловая группа;
- духовка — отдельная линия;
- варочная поверхность — собственная линия;
- кухонные розетки — одна или несколько групп;
- освещение — отдельно.
Так уменьшается вероятность, что один автомат будет одновременно нести нагрузку нескольких приборов по 2 кВт.
НКРЭКУ указывает: «стандартна номінальна напруга … має значення 230 В». Именно это значение корректно использовать для базового бытового расчета мощности и тока.
Что делать, если автомат уже регулярно выбивает
Последовательность действий должна быть простой.
- Определить, какой аппарат выключается. Запишите C16, B16, C25, C32 или другую маркировку.
- Проверить, что именно работает в момент отключения. Не ограничивайтесь бойлером и чайником.
- Сложить мощности одновременно включенных приборов.
- Перевести мощность в ток: I = P ÷ 230.
- Проверить распределение линий. Возможно, бойлер и кухня находятся на одной группе.
- Осмотреть вилки и розетки без разборки. Ищите нагрев, запах, потемнение, искрение.
- Не менять автомат на больший номинал самостоятельно.
- Если отключение происходит без очевидной перегрузки, вызвать электрика для проверки сопротивления изоляции, соединений, фактического сечения кабеля и характеристик защитных аппаратов.
Особенно требуется диагностика, если проводка старая алюминиевая, соединения неизвестны либо щиток неоднократно переделывали.
Когда нужен электрик, а когда достаточно изменить режим использования
Если расчеты показывают, что на C16 постоянно приходится 4–4,5 кВт, временным решением может быть отказ от одновременной работы мощных приборов.
Например, дождаться окончания нагрева чайника и только затем включать бойлер либо наоборот.
Но это не модернизирует сеть.
Электрик нужен, если:
- автомат выбивает при нагрузке значительно ниже его номинала;
- выключение происходит сразу;
- розетка или автомат заметно греются;
- присутствует запах горелой изоляции;
- есть следы оплавления;
- УЗО регулярно отключается при включении бойлера;
- свет меняет яркость;
- слышен треск в щите или розетке;
- автомат невозможно нормально включить после отключения;
- проблема появилась внезапно, хотя набор приборов не менялся.
В таких случаях задача специалиста — не просто заменить автомат, а установить причину.
Вопросы и ответы

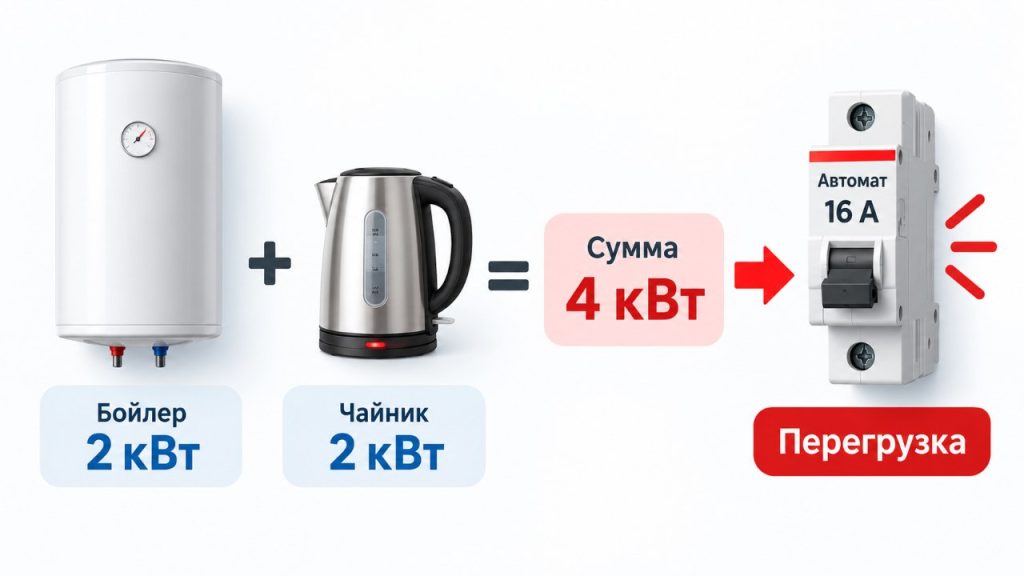

Почему C16 выбивает от бойлера 2 кВт и чайника 2 кВт?
Их суммарная мощность составляет около 4 кВт. При 230 В это примерно 17,4 А — выше номинальных 16 А. Дополнительные приборы повышают нагрузку еще сильнее.
Можно ли поставить автомат C25 вместо C16?
Только если характеристики кабеля, соединений и всей защищаемой линии позволяют такой номинал. Просто заменить C16 на C25 для прекращения отключений нельзя.
Сколько киловатт соответствует 16 амперам?
При 230 В расчет дает 3,68 кВт. Это математическое произведение напряжения и тока, а не рекомендация постоянно держать розеточную группу на предельной мощности.
Почему автомат выбивает не сразу, а через 10–20 минут?
При умеренной перегрузке работает тепловой расцепитель. Чем больше превышение тока и чем сильнее нагрет аппарат, тем быстрее может произойти отключение.
Если выбивает только УЗО, виновата перегрузка?
Обычное УЗО не предназначено для защиты от перегрузки. Его срабатывание указывает на дифференциальный ток. Если используется дифавтомат, он одновременно защищает и от утечки, и от сверхтока.
Нормально ли, что бойлер и чайник нельзя включать одновременно?
Для старой или ограниченной одной группой проводки такая ситуация возможна. Но если это постоянный бытовой режим, лучше проверить распределение нагрузки и возможность выделения отдельных линий для мощной техники.
