Профильная труба закрыта заглушками, но внутри слышна вода — такая ситуация особенно часто обнаруживается осенью, когда металлическое ограждение, навес, ворота или каркас начинают раскачивать, ремонтировать либо готовить к зиме, сообщает редакция Kaketosdelano. При движении конструкции внутри отчетливо слышится переливание, хотя торцы заварены или закрыты пластиковыми заглушками и визуально никаких отверстий нет. Это не обязательно означает крупную трещину: вода способна проникать через микродефекты сварных соединений, отверстия от крепежа, неплотные заглушки и даже очень небольшие щели, а внутри постепенно накапливаться месяцами или годами.
Игнорировать воду внутри замкнутого профиля не стоит. Влага создает условия для внутренней коррозии, которую невозможно заметить снаружи, а при отрицательной температуре появляется еще одна проблема — замерзшая вода увеличивается в объеме примерно на 9%. Для тонкостенной квадратной или прямоугольной трубы результатом могут стать выпучивание стенки, трещина возле угла или повреждение сварного шва. Поэтому задача состоит не просто в том, чтобы «выпустить воду», а в том, чтобы определить место ее поступления, сделать безопасный дренаж, просушить полость и решить, должна ли труба оставаться полностью герметичной или иметь постоянное сливное отверстие.
Почему вода появляется внутри закрытой профильной трубы
Первое подозрение обычно падает на заглушку, но причина нередко находится совершенно в другом месте. Полая металлическая конструкция может выглядеть герметичной и иметь сплошные сварные швы, однако это еще не означает абсолютной водонепроницаемости.
Специалисты Steel Tube Institute обращают внимание: микроскопические поры и трещины в соединениях способны пропускать влагу, причем процесс может усиливаться при резком охлаждении нагретой трубы дождевой водой.
Особенно характерна проблема для стоек ворот, ограждений, перил, навесов, лестниц, каркасов и других изделий, которые постоянно находятся на улице. Днем металл нагревается, вечером быстро остывает, а внутри меняются температура и давление воздуха. Если существует хотя бы небольшой негерметичный участок, влажный воздух или вода получают путь внутрь.
Поэтому аргумент «торцы заварены, значит воде взяться неоткуда» технически неверен.
Steel Tube Institute описывает именно такой механизм: относительно теплая полая секция охлаждается дождем, после чего вода через микроскопические отверстия может втягиваться внутрь. Если выхода для нее нет, объем жидкости постепенно увеличивается.
«Continuous welding … does not necessarily produce a complete, watertight seal» — сплошная сварка не обязательно создает полностью водонепроницаемое соединение.
(Steel Tube Institute, материал о повреждении полых стальных профилей водой и морозом).
На практике основных путей поступления воды несколько.
| Возможный источник | Что происходит | Как проверить |
|---|---|---|
| Неплотная пластиковая заглушка | Дождевая вода проходит между пластиком и стенкой | Снять заглушку и проверить посадочную поверхность |
| Микропора сварного шва | Вода проникает через практически незаметный дефект | Осмотреть швы, особенно углы и стыки |
| Отверстия под саморезы | Влага проходит вдоль крепежа | Проверить крепления навеса, облицовки, планок |
| Сварные кронштейны | Под накладкой остается щель | Осмотреть нижние края приваренных деталей |
| Конденсат | Внутрь попадает влажный воздух и охлаждается | Характерно для негерметичных профилей |
| Вода осталась после изготовления | Трубу закрыли до полного высыхания | Вероятно у новых конструкций |
| Повреждение покрытия и коррозия | Со временем появляются новые пути для воды | Искать вздутия покрытия и ржавые потеки |
Отдельно следует различать настоящую герметичную металлическую заглушку, проваренную по всему контуру, и декоративную пластиковую вставку. Последняя защищает торец от мусора и прямого дождя, но обычно не превращает профиль в герметичный резервуар.
Может ли внутри образоваться столько конденсата, что воду будет слышно
Может, однако не в каждой конструкции.
Для образования конденсата внутрь должен поступать влажный воздух. Если труба действительно герметично заварена, запас влаги и кислорода внутри ограничен. Американский институт стальных конструкций AISC отдельно указывает, что для негерметичных HSS-профилей, находящихся под воздействием погоды или температурных перепадов, следует предусматривать дренаж.
Британская система CROSS, собирающая сообщения о проблемах строительных конструкций, приводит случаи квадратных полых профилей, в которых влага накапливалась в течение продолжительного времени. В одном из описаний отмечается, что даже отверстий размером с булавочный прокол может быть достаточно для поступления влажного воздуха.
«Even pin holes appear to provide enough opening for moist air to get into SHS members».
(CROSS, отчет о повреждениях квадратных полых профилей). c
Поэтому несколько ложек конденсата и литры воды внутри длинной стойки — это разные ситуации. Если при раскачивании слышно выраженное плескание, особенно после дождей, вероятнее всего существует дополнительный путь прямого поступления воды.
Есть простой практический ориентир:
- звук едва слышен и появляется после резких перепадов температуры — возможен конденсат;
- после каждого дождя воды становится заметно больше — следует искать негерметичное соединение;
- вода появилась сразу после изготовления или монтажа — ее могли запереть внутри при сборке;
- из дренажного отверстия выходят вода и густая ржавая суспензия — внутри уже развивается коррозия.
Если на конструкции имеются сварные детали, осматривать нужно не только торцевые швы. Влага часто проходит через соединения кронштейнов, петель, пластин и декоративных элементов.
Для смежной диагностики полезно учитывать и состояние самого покрытия: если под краской появляются вздутия или коричневые точки, механизм ремонта подробно разобран в материале о том, как остановить ржавчину под порошковой краской без полного пескоструя. Такая внешняя коррозия сама по себе не доказывает наличие воды внутри, но помогает найти проблемную область конструкции.
Чем опасна вода внутри профильной трубы и почему ее нельзя оставлять до морозов
Основная проблема скрытой воды состоит в том, что состояние внутренней поверхности почти невозможно оценить обычным визуальным осмотром. Снаружи краска может оставаться целой, тогда как на внутренней стенке уже развивается коррозия.
Для коррозии обычной углеродистой стали необходимы влага и условия для электрохимической реакции. Поэтому регулярно увлажняемая полость отличается от действительно герметичного закрытого профиля: туда может снова поступать влажный воздух, а значит процесс способен продолжаться.
Особое внимание требуется нижней части вертикальной стойки. Именно туда стекает вода, там она дольше остается в контакте со сталью и именно в этой зоне зачастую расположена самая нагруженная часть конструкции — например, место соединения стойки с основанием.
При сверлении сливного отверстия из старой трубы иногда сначала выходит прозрачная вода, а затем бурая или почти черная жидкость. Такой цвет обычно связан с продуктами коррозии и загрязнениями внутри полости.
Однако самый быстрый сценарий повреждения связан не с самой ржавчиной, а с морозом.
По данным U.S. Geological Survey, при замерзании плотность льда снижается примерно на 9%, что соответствует заметному увеличению занимаемого водой объема. Международная ассоциация свойств воды и пара IAPWS также указывает увеличение объема при переходе воды в лед примерно на 9%.
Если вода заполняет часть закрытого профиля и не имеет пространства для свободного расширения, нагрузка передается на стенки трубы.
В реальных конструкциях такое повреждение уже фиксировалось. CROSS описывает случаи квадратных стальных профилей с разрывами после замерзания попавшей внутрь воды. В одном из отчетов две секции — 50 и 25 мм — не имели сливных отверстий и получили повреждения после морозного воздействия.
Steel Tube Institute также отмечает, что трещина нередко начинается от угла профиля — зоны, уже получившей значительную деформацию при изготовлении квадратной или прямоугольной трубы.
«Before performing repairs, ensure that all water is removed from the HSS».
(Steel Tube Institute — рекомендация перед ремонтом поврежденного полого профиля).
Что проверить до сверления трубы
Сверлить отверстие в первом попавшемся месте не следует.
Сначала нужно понять, является ли элемент обычным ненагруженным ограждением либо частью несущей конструкции. Отверстие в декоративной стойке забора и отверстие в ответственной колонне каркаса — не одно и то же.
Порядок проверки разумно выстроить так:
- Определить положение воды по звуку.
- Найти фактическую нижнюю точку профиля.
- Осмотреть сварные швы и заглушки.
- Проверить крепеж, отверстия под саморезы и приваренные накладки.
- Убедиться, что предполагаемое место сверления доступно для дальнейшей защиты от коррозии.
- Для несущего элемента уточнить допустимость отверстия у конструктора или инженера.
- Только после этого выполнять дренаж.
Если профиль тонкостенный, само сверление требует аккуратности. Слишком сильное давление на инструмент может деформировать стенку или заставить сверло резко провалиться внутрь.
На эту тему на сайте есть отдельная практическая инструкция — как выбирать и читать маркировку сверл по металлу.
Если после удаления воды потребуется заварить технологическое отверстие, следует учитывать толщину стенки. При работе с профилем 1–2 мм его легко прожечь. Техника прихваток и контроль нагрева подробно рассмотрены в материале о том, как сварить тонкий профиль или лист и не прожечь отверстие.
Как удалить воду из профильной трубы и не получить ту же проблему через месяц
Самый надежный способ зависит от конструкции.

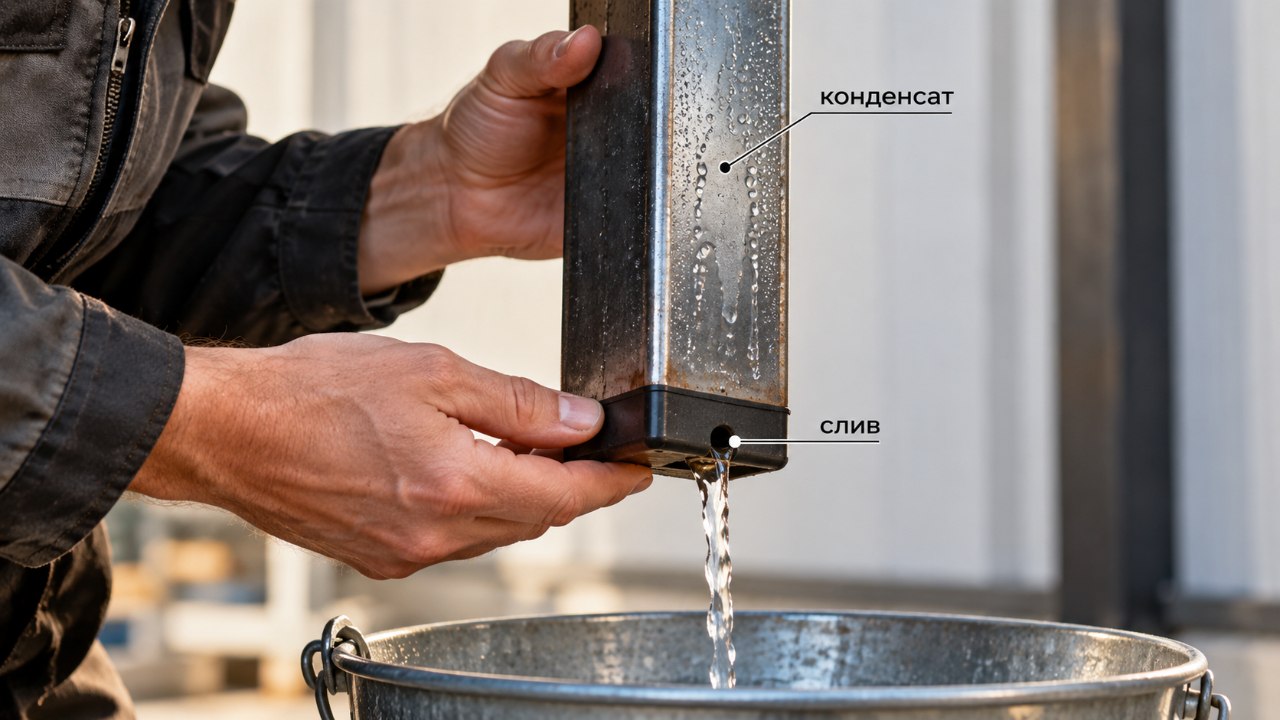

Если торцевая пластиковая заглушка доступна и находится в нижней точке, начинать следует именно с нее: заглушку снимают, профиль наклоняют или оставляют открытым до полного стекания воды. Но у сваренных рам, ворот, перил и стационарных стоек нижний торец часто недоступен. Тогда практическим решением становится дренажное отверстие.

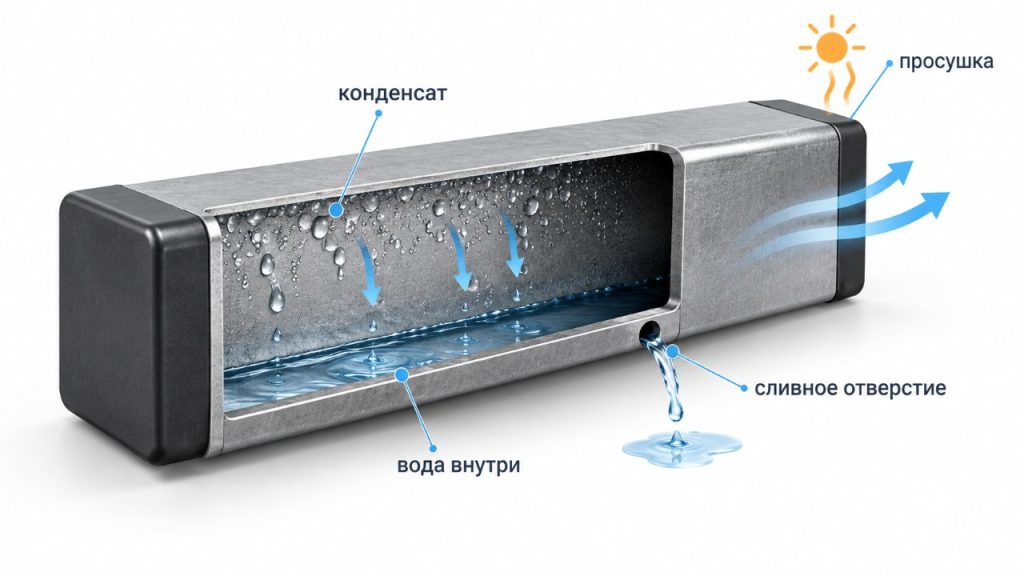

Steel Tube Institute рекомендует для наружных полых профилей предусматривать небольшое отверстие в нижней точке, чтобы случайно попавшая внутрь влага могла выйти наружу. Для горизонтального элемента его располагают снизу.
Это принципиально: отверстие сбоку на несколько сантиметров выше нижней стенки оставит внутри постоянный слой воды.
Рабочая последовательность выглядит следующим образом:
- определить самую низкую точку полости;
- очистить металл вокруг будущего отверстия;
- наметить центр керном;
- просверлить небольшое контрольное отверстие;
- дать воде полностью стечь;
- при необходимости немного увеличить отверстие;
- удалить рыхлую ржавчину около кромки;
- хорошо просушить профиль;
- обработать открытую сталь защитным составом;
- устранить основной путь поступления дождевой воды;
- решить, оставлять дренаж постоянным или восстанавливать герметичность.
Диаметр универсальным быть не может. Он зависит от размеров профиля, назначения конструкции, толщины стенки, потенциального объема воды и требований к прочности.
Нельзя механически переносить требования к отверстиям для горячего цинкования на обычную бытовую стойку забора. При горячем цинковании отверстия выполняют другую задачу: через них должны быстро выходить воздух, технологические растворы и расплавленный цинк.
Американская ассоциация гальванизаторов подчеркивает, что в оцинковываемых замкнутых конструкциях вентиляционные и сливные отверстия необходимы, а их расположение должно соответствовать верхней и нижней точкам изделия во время погружения.
«Vent holes should be located at the highest point and drain holes at the lowest point».
(American Galvanizers Association, рекомендации по вентиляции и дренажу полых изделий).
В бытовой конструкции достаточно исходить из другой логики: отверстие должно свободно выпускать воду, не ослабляя элемент больше необходимого.
После первичного слива профиль желательно оставить открытым на некоторое время. Если из отверстия продолжает капать, внутри могут существовать отдельные замкнутые полости или внутренние перегородки.
Для ускорения сушки допустимо обеспечить естественную вентиляцию через два отверстия на разных уровнях, если устройство конструкции это позволяет. Использовать открытое пламя для «просушки изнутри» нельзя. Это не дает контроля над температурой, повреждает краску и цинковое покрытие, а закрытая полость при нагреве вообще требует особой осторожности.
Оставлять отверстие открытым или снова заваривать
Здесь возможны два принципиально разных подхода.
Первый — сделать конструкцию действительно герметичной.
В таком случае после полного удаления влаги устраняют неплотности, восстанавливают сварные швы и закрывают полость. Этот вариант работает только тогда, когда реально удается исключить дальнейшее попадание воды.
Второй подход — признать, что наружная конструкция абсолютно герметичной не будет, и оставить контролируемый дренаж в самой нижней точке.
Для ограждений, некоторых ворот, навесов и ненагруженных элементов это нередко практичнее случайно негерметичной «закрытой» трубы.
Согласно разъяснению AISC, если полый элемент выполнен как герметичная оболочка, дренаж может не требоваться. Но если наружный профиль негерметичен и возможны конденсация или попадание влаги, сливные отверстия рекомендуются.
Нужно учитывать и обратную сторону: открытый дренаж позволяет воздуху постоянно поступать внутрь. CROSS указывает, что такие отверстия могут создавать путь для влажного воздуха и поэтому внутреннюю коррозию нельзя полностью исключить.
Следовательно, решение «просверлить дырку и забыть» нельзя считать универсальным.
Для наружной конструкции правильная схема выглядит так:
| Состояние трубы | Что предпочтительнее |
|---|---|
| Реально герметичная сварная полость | Сохранить герметичность |
| Пластиковые заглушки и негерметичные соединения | Предусмотреть слив |
| Вода уже регулярно появляется | Найти течь + оставить контролируемый дренаж |
| Есть сильная внутренняя коррозия | Оценить остаточную толщину стенки |
| Труба является несущей | Не сверлить без проверки допустимости |
| Профиль готовят к горячему цинкованию | Выполнять специальные вент- и сливные отверстия |
После сверления обязательно остается оголенная кромка стали. Ее нужно защитить, иначе вокруг отверстия быстро возникнет новый очаг ржавчины.
Особенно внимательно следует работать с оцинкованными изделиями. Если защитный слой поврежден сверлением или сваркой, участок требует восстановления. Смежный материал о том, что происходит с оцинкованной сталью после повреждения защитного слоя, помогает понять, почему глубина повреждения цинка имеет значение.
При сварке проблема усложняется еще и влажностью. Если после слива отверстие планируют заваривать, металл должен быть сухим, а электроды — подготовленными. На практике сырость способна увеличить риск пористости сварного шва; отдельно разобраны причины, почему при сварке во влажную погоду появляются поры даже при нормальном токе, и признаки того, что сварочный электрод успел набрать влагу при хранении.
Еще один важный сигнал — форма самой трубы.
Если возле нижнего конца появилась выпуклость, расходится угол, треснул шов или профиль перестал сохранять геометрию, одним сливом воды ремонт не заканчивается. Такие признаки могут говорить о воздействии замерзшей воды либо значительной внутренней коррозии.
Для ответственной конструкции в таком состоянии нужно оценить:
- место трещины;
- длину повреждения;
- толщину оставшегося металла;
- наличие сквозной коррозии;
- нагрузку на элемент;
- необходимость усиления или полной замены.
Steel Tube Institute отдельно различает ремонт элементов, работающих преимущественно на сжатие, и элементов, испытывающих изгиб. Для последних после трещины может потребоваться восстановление замкнутого сечения и локальное усиление.
Вопросы и ответы
Почему вода слышна только осенью, хотя труба стоит несколько лет?
Осенью сильнее становятся суточные температурные перепады, учащаются дожди и возрастает вероятность конденсации. Но это не означает, что вода появилась именно сейчас. Она могла постепенно накапливаться внутри несколько сезонов, пока объем не стал достаточным для заметного плеска. CROSS описывает подобные случаи накопления влаги в полых профилях в течение продолжительного периода.
Можно ли просто снять верхнюю заглушку и ждать, пока вода испарится?
Если вода находится в нижней части вертикальной стойки, открытие верхнего торца обеспечит вентиляцию, но не удалит саму жидкость быстро. Для эффективного удаления нужен выход в нижней точке или возможность перевернуть профиль. В стационарной конструкции обычно используют дренаж.
Как понять, что внутри не вода, а просто отслоившаяся ржавчина?
Вода дает характерный звук переливания с небольшой задержкой при наклоне или раскачивании. Ржавчина и окалина скорее шуршат либо перекатываются как твердые частицы. Окончательно проверить можно после открытия доступного торца или выполнения диагностического отверстия.
Опасно ли оставить воду внутри до весны?
Да, прежде всего в климате с морозами. Вода при замерзании увеличивается в объеме примерно на 9%, а профиль ограничивает ее расширение. Это может привести к деформации стенки или разрушению шва. Такие повреждения полых металлических секций документировались профильными организациями.
Нужно ли заливать внутрь преобразователь ржавчины после слива?
Не автоматически. В закрытом профиле сложно гарантировать равномерное нанесение, полное удаление остатков и качественную сушку. Если внутренняя коррозия выраженная, сначала важнее определить состояние стенок и устранить воду. Метод внутренней антикоррозийной обработки выбирают в зависимости от конструкции и возможности полноценно покрыть поверхность.
Что делать, если после сверления вода снова появляется через несколько дождей?
Это прямой признак того, что путь поступления влаги не устранен. Проверять нужно заглушки, сварные швы, соединения кронштейнов, отверстия под крепеж и верхние горизонтальные поверхности, откуда вода может стекать внутрь. Постоянный дренаж позволит жидкости выходить, но не заменит ремонт дефектного соединения.
Можно ли просверлить отверстие в любой профильной стойке?
Нет. В обычной ненагруженной стойке небольшое сливное отверстие может быть простым решением, однако для несущей колонны, фермы, элемента лестницы или другого расчетного профиля изменение сечения должно оцениваться с учетом нагрузки и места отверстия. Особенно осторожно нужно работать рядом со сварными соединениями и зонами высокой концентрации напряжений.
Главный практический вывод простой: если вода внутри профильной трубы уже слышна, сначала нужно обеспечить ей безопасный выход, а затем искать причину поступления. Оставлять заполненную полость на мороз — худший вариант. При этом правильно устроенный дренаж профильной трубы должен располагаться именно в нижней точке, а открытая после сверления сталь нуждается в защите.
Если же профиль деформирован, раскрылся по углу, имеет сквозную коррозию трубы или является частью несущей конструкции, работу нельзя сводить к одному отверстию. В таком случае необходимо оценить состояние металла и только после этого решать, достаточно ли просушки и антикоррозийной обработки или поврежденный участок придется усиливать либо менять.
