Какой автомат нужен для кондиционера, определяют не по холодопроизводительности в BTU и не по площади комнаты, а по максимальному току, указанному на шильдике наружного блока, сечению питающего кабеля, способу его прокладки и требованиям производителя, сообщает редакция Kaketosdelano. Для большинства бытовых сплит-систем на 7000–12 000 BTU применяют автомат C10 или C16, медную линию 3×1,5 либо 3×2,5 мм² и дифференциальную защиту на 30 мА, однако универсальной комбинации для всех моделей не существует.
Кондиционер мощностью охлаждения 3,5 кВт не потребляет из сети постоянные 3,5 кВт: его фактическая электрическая мощность обычно значительно ниже и должна проверяться по паспортной табличке. Автомат обязан защищать кабель от перегрузки и короткого замыкания, а не позволять компрессору работать любой ценой. Поэтому установка C25 или C32 вместо отключающегося C16 без проверки линии может привести к перегреву проводки внутри стены, оплавлению клемм и пожару.
Как рассчитать ток кондиционера перед выбором автомата
Первым ориентиром должна быть табличка на наружном блоке или техническая документация конкретной модели. На ней могут указываться номинальная потребляемая мощность, максимальная потребляемая мощность, номинальный ток, максимальный ток и рекомендованный номинал защитного аппарата. Для подбора линии важнее максимальный рабочий ток, чем рекламная мощность охлаждения, обозначенная в киловаттах или BTU.
Если максимальный ток указан непосредственно производителем, повторно вычислять его по упрощённой формуле необязательно. Когда в паспорте есть только потребляемая мощность, ориентировочный ток однофазного устройства рассчитывают по формуле:
I = P ÷ U
При потребляемой мощности 1200 Вт и напряжении 230 В расчет выглядит так:
1200 ÷ 230 = 5,22 А.
Этот результат показывает приблизительный рабочий ток, но не учитывает коэффициент мощности, КПД электроники и кратковременные переходные процессы. Поэтому окончательное решение принимают по паспортному току и требованиям инструкции. Номинальное напряжение бытовых однофазных сетей в европейской системе составляет 230 В, а диапазон фактического напряжения может влиять на рабочий ток и запуск компрессора.
| Параметр на кондиционере | Что означает | Как использовать |
|---|---|---|
| Cooling capacity, кВт | Мощность охлаждения | Не использовать напрямую для выбора автомата |
| Rated input, Вт | Номинальная электрическая мощность | Применять для ориентировочного расчета тока |
| Rated current, А | Номинальный ток | Сравнивать с нагрузочной способностью линии |
| Maximum current, А | Максимальный рабочий ток | Основной ориентир для автомата и кабеля |
| MCA | Минимальная допустимая токовая нагрузка линии | Подбирать кабель не ниже этого значения |
| Max fuse или Max breaker | Максимальная защита | Не превышать установленный производителем предел |
Для бытовых кондиционеров нельзя применять логику «чем больше автомат, тем надежнее». Schneider Electric указывает, что настройки защиты от перегрузки зависят от максимального ожидаемого тока и тока, который способны выдержать защищаемые кабели и оборудование. Иными словами, номинал автомата должен оставаться ниже допустимой токовой нагрузки проводника.
«Тепломагнитные расцепители обеспечивают тепловую защиту от перегрузки и магнитную защиту от коротких замыканий» — разъяснение Schneider Electric о принципе работы автоматических выключателей.
Какой номинал автомата подходит для кондиционеров разной мощности
Для небольшой инверторной сплит-системы с рабочим током 3–5 А часто достаточно автомата C10, если производитель не требует другое устройство. Модели с максимальным током около 6–10 А обычно подключают через C10 или C16. Более мощные кондиционеры, мультисплит-системы и тепловые насосы могут требовать C20, C25 или трехфазной защиты, но такие номиналы нельзя выбирать без паспорта оборудования и расчета линии.
Характеристика C означает, что электромагнитный расцепитель допускает более высокий кратковременный ток, чем аппарат с характеристикой B.
Это помогает избежать отключения при нормальном запуске двигателя компрессора, но не отменяет защиту от длительной перегрузки.
У инверторных кондиционеров старт обычно мягче, поскольку компрессор разгоняется через частотный преобразователь. Однако наличие инвертора не означает, что можно игнорировать максимальный ток, ток утечки и рекомендации производителя.
Ориентировочная таблица применима только для предварительной оценки:
| Электрическая мощность кондиционера | Расчетный ток при 230 В | Часто применяемый автомат | Типичная медная линия |
|---|---|---|---|
| До 900 Вт | До 4 А | C10 | 3×1,5 мм² |
| 900–1500 Вт | 4–6,5 А | C10 или C16 | 3×1,5 или 3×2,5 мм² |
| 1500–2200 Вт | 6,5–9,6 А | C16 | 3×2,5 мм² |
| 2200–3000 Вт | 9,6–13 А | C16 или C20 | 3×2,5 мм² |
| 3000–4500 Вт | 13–19,6 А | C20 или C25 | 3×4 мм² после расчета |
| Свыше 4500 Вт | Более 19,6 А | По паспорту и проекту | По расчету |
Таблица не заменяет данные MCA и Max breaker на оборудовании. Например, производитель может разрешить автомат большего номинала из-за особенностей компрессора, но потребовать кабель с определенной допустимой нагрузкой. В других случаях максимальная защита жестко ограничена, и превышать её запрещено.
Определяя, какой автомат нужен для кондиционера, нужно соблюдать три условия:
- Рабочий ток оборудования не должен превышать номинал линии.
- Автомат не должен быть больше допустимого тока кабеля.
- Номинал не должен превышать Max fuse или Max breaker производителя.
Если уже установленный кондиционер отключается при запуске или после нескольких минут работы, простая замена автомата обычно не решает причину. Подробно сценарии перегрузки, неисправного контакта и повреждения компрессора разобраны в материале о том, почему кондиционер выбивает автомат и какие измерения нужны до замены защиты.
Какое сечение кабеля выбрать для кондиционера
Кабель выбирают не только по мощности прибора. На допустимый ток влияют материал жил, число нагруженных проводников, длина трассы, температура, способ прокладки, соседство с другими кабелями и теплоизоляция стены. Один и тот же медный проводник выдерживает разную нагрузку при открытой прокладке, в трубе, в утепленной перегородке или в плотном общем пучке.
Для новой отдельной линии бытового кондиционера чаще используют трехжильный медный кабель с фазным, нейтральным и защитным проводником. Формат 3×1,5 мм² может быть достаточен для маломощной системы с автоматом C10 и короткой трассой, если способ прокладки допускает такую нагрузку.
Формат 3×2,5 мм² дает больший запас по нагреву и падению напряжения и часто применяется с автоматом C16. Для C20 или C25 сечение определяет электрик по расчету; автоматически считать 2,5 мм² подходящим для любого C20 нельзя.
Автомат защищает не кондиционер как товар, а питающий проводник и участок установки от опасного сверхтока. Сам кондиционер дополнительно защищается встроенными датчиками, предохранителями, электроникой и тепловой защитой компрессора.
При выборе кабеля необходимо проверить:
- максимальный ток кондиционера;
- номинал автомата;
- длину линии от щита;
- открытую или скрытую прокладку;
- наличие теплоизоляции вокруг кабеля;
- количество соседних нагруженных линий;
- допустимое падение напряжения;
- материал жил;
- качество и температуру клемм;
- требования инструкции кондиционера.
Особого внимания требует длинная трасса. Даже если проводник выдерживает ток по нагреву, на десятках метров может возникнуть заметное падение напряжения.
При запуске компрессора оно увеличивается, что осложняет старт неинверторной системы и повышает нагрузку на двигатель. Поэтому на длинной линии сечение иногда увеличивают не ради номинала автомата, а ради ограничения потерь напряжения.
Ошибкой остается подключение мощной сплит-системы через бытовой удлинитель. Его жилы, вилка и контактная группа могут не выдерживать продолжительную нагрузку, особенно при свернутом кабеле или ослабленных контактах. Требования к инструменту, кабелю, соединителям и другим компонентам собраны в практическом обзоре материалов и оборудования для электромонтажа.
Нужно ли кондиционеру УЗО или дифавтомат
Обычный автоматический выключатель реагирует на перегрузку и короткое замыкание, но не обеспечивает полноценную защиту от малых токов утечки. УЗО отслеживает разницу между током в фазном и нейтральном проводниках. При утечке на корпус, защитный проводник или землю оно отключает питание.
Для бытовой линии обычно рассматривают УЗО с током срабатывания не более 30 мА либо дифференциальный автомат с тем же дифференциальным током. Eaton относит устройства с чувствительностью до 30 мА к дополнительной защите от поражения электрическим током. При этом обычное УЗО не защищает линию от перегрузки и короткого замыкания, поэтому должно работать совместно с автоматом.
«УЗО не защищают от перегрузки или короткого замыкания, поэтому должны применяться вместе с автоматическими выключателями» — техническое пояснение Schneider Electric.
Для современного инверторного кондиционера предпочтительнее рассматривать как минимум тип A, если инструкция производителя не требует тип F или другой вариант. УЗО типа AC обнаруживает синусоидальный переменный ток утечки.
Тип A дополнительно реагирует на пульсирующий постоянный ток, который способен возникать в электронных однофазных нагрузках с выпрямителями. Schneider Electric прямо относит тип A к электронным однофазным нагрузкам.
Тип F предназначен для оборудования с однофазными частотно-регулируемыми приводами и способен распознавать токи утечки смешанной частоты. Eaton указывает, что устройства типа F работают с синусоидальными и пульсирующими постоянными токами утечки, а также со смешанными частотами до 1 кГц.
Необходимость типа F должна подтверждаться инструкцией кондиционера, проектом или расчетом специалиста, поскольку ставить его автоматически для каждой небольшой сплит-системы не требуется.
| Защитное устройство | От перегрузки | От короткого замыкания | От утечки | Когда использовать |
|---|---|---|---|---|
| Автомат | Да | Да | Нет | Только вместе с необходимой дифзащитой |
| УЗО | Нет | Нет | Да | В паре с автоматом |
| Дифавтомат | Да | Да | Да | Компактная защита отдельной линии |
| УЗО типа AC | Нет | Нет | Синусоидальная утечка | Для простых нагрузок без сложной электроники |
| УЗО типа A | Нет | Нет | AC и пульсирующая DC | Частый выбор для современной бытовой техники |
| УЗО типа F | Нет | Нет | Смешанные частоты | По требованиям инверторного оборудования |
Номинальный ток УЗО должен быть не ниже тока автомата, установленного перед ним, с учетом схемы щита. Например, отдельную линию C16 можно защитить УЗО 25 А или 40 А на 30 мА, если его параметры соответствуют проекту. Надпись 40 А на УЗО не означает ток утечки: это ток, который способны длительно выдерживать силовые контакты. Чувствительность указывается отдельно — например, 30 мА.

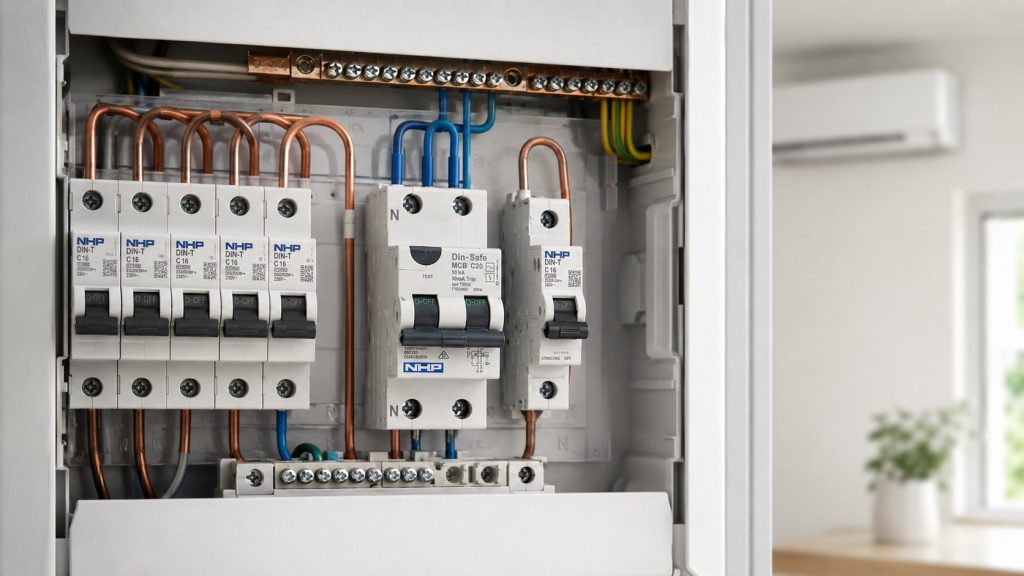

Почему кондиционеру нужна отдельная линия от щита
Отдельная линия исключает одновременную нагрузку кондиционера, чайника, бойлера, микроволновой печи и других приборов на один кабель и одну контактную группу. Она упрощает диагностику, позволяет точно подобрать защиту и дает возможность отключить климатическое оборудование без обесточивания остальных розеток.
Отдельная линия для кондиционера особенно оправдана в следующих случаях:
- максимальный ток приближается к 10 А;
- кондиционер работает на обогрев длительное время;
- установлен прибор на 18 000 BTU и выше;
- в существующей розеточной группе уже есть мощные потребители;
- проводка старая или выполнена алюминием;
- трасса длинная;
- оборудование подключается напрямую без вилки;
- наружный блок расположен во влажной или открытой зоне;
- производитель прямо требует отдельную защиту;
- планируется мультисплит или тепловой насос.
У отдельной линии должен быть собственный защитный проводник PE. Использовать рабочий ноль вместо заземления нельзя. Нельзя также соединять нейтраль и защитный проводник в розетке, корпусе кондиционера или распределительной коробке. Такая схема создает риск появления напряжения на металлическом корпусе при повреждении нулевого проводника.
Подключение можно выполнить через стационарный вывод, специальный выключатель-разъединитель или качественную розетку, если это разрешено инструкцией.
Розетка должна иметь защитный контакт, соответствовать току нагрузки и оставаться доступной для осмотра. Наружные соединения нуждаются в защите от воды, ультрафиолета и механических повреждений.
Перед установкой линии полезно оценить общее качество электроснабжения квартиры. Автомат и УЗО не спасают электронику от длительного перенапряжения или опасного обрыва нейтрали. Различия между защитными устройствами описаны в материале о том, когда технике требуется реле напряжения, стабилизатор или источник бесперебойного питания.
Характеристика B, C или D: что ставить на компрессор
В бытовых установках чаще применяют автомат с характеристикой C. Он менее чувствителен к кратковременному пусковому току двигателя, чем тип B, но остается пригодным для защиты обычной распределительной линии при правильно рассчитанной петле короткого замыкания.
Автомат B может работать с небольшой инверторной системой, если пусковой ток низкий и производитель допускает такой вариант. Однако при резком старте компрессора возможны нежелательные отключения. Тип D рассчитан на значительно более высокие пусковые токи и без полноценного расчета бытовому кондиционеру обычно не нужен.
Выбор характеристики нельзя отделять от тока короткого замыкания. Электромагнитный расцепитель должен отключить поврежденную линию за требуемое время.
Если сопротивление петли слишком велико, автомат с характеристикой D может не сработать достаточно быстро. Поэтому замена C16 на D16 только ради устранения отключения при запуске является сомнительным решением без измерений.
Следует также учитывать отключающую способность автомата — например, 4,5 или 6 кА. Она должна быть не меньше ожидаемого тока короткого замыкания в месте установки. Для квартиры показатель выбирают с учетом параметров ввода, щита и требований местного проекта, а не по мощности кондиционера.
Правильная схема подключения кондиционера
Типовая однофазная схема отдельной линии выглядит так:
вводной аппарат → УЗИП или реле напряжения при наличии → УЗО и автомат либо дифавтомат → медный кабель L–N–PE → выключатель или розетка → кондиционер.
Фазный и нейтральный проводники линии должны проходить через одно и то же УЗО или дифавтомат. Ноль после УЗО нельзя объединять с нейтралями других групп: это вызывает срабатывание дифференциальной защиты даже при исправном оборудовании. Защитный PE-проводник через контакты УЗО не пропускают.
Один из практичных вариантов для небольшой бытовой системы:
- отдельный автомат C10 или C16;
- УЗО типа A на 25–40 А и 30 мА;
- либо дифавтомат C10/C16 типа A на 30 мА;
- медный кабель 3×1,5 или 3×2,5 мм² по расчету;
- трехпроводная схема L, N, PE;
- качественная розетка либо стационарное подключение;
- маркировка линии в щите;
- проверка сопротивления изоляции и петли короткого замыкания.
Если в доме уже используется стабилизатор, его номинал и режим охлаждения также должны соответствовать нагрузке. Причины перегрева, гула и отключения этого устройства разобраны в материале о том, почему греется стабилизатор напряжения и когда нагрузку необходимо отключить.
Ошибки при выборе автомата, кабеля и УЗО
Наиболее опасная ошибка — установка автомата большего номинала при сохранении старого кабеля. Если C16 отключается из-за реальной перегрузки линии, замена на C25 лишь отодвигает момент срабатывания и допускает более сильный нагрев проводника. Особенно рискованны старые алюминиевые линии, скрытые соединения и розетки с ослабленными контактами.
Вторая ошибка — подключение кондиционера к общей группе, где уже работают бойлер или кухонные приборы. Даже если каждый потребитель по отдельности укладывается в номинал, их суммарный ток может превысить возможности кабеля. Тепловой расцепитель сработает не сразу, поэтому линия успеет нагреться.
Третья ошибка — установка УЗО без автоматической защиты. УЗО отключит утечку, но не обязано отключаться при перегрузке или коротком замыкании. Обратная ситуация также неправильна: автомат без УЗО не реагирует на малый опасный ток через поврежденную изоляцию.
Запрещено:
- Увеличивать номинал автомата без проверки кабеля.
- Подключать защитный проводник к рабочему нулю в розетке.
- Использовать удлинитель как постоянную линию.
- Подключать кондиционер к оплавленной или нагревающейся розетке.
- Объединять нейтрали разных УЗО.
- Ставить тип D вместо C без расчета петли короткого замыкания.
- Игнорировать Max breaker в паспорте.
- Устанавливать УЗО типа AC, если производитель требует A или F.
- Оставлять наружную клеммную коробку без защиты от влаги.
- Повторно включать автомат после запаха гари, треска или оплавления.
Что проверить после монтажа линии
После завершения работ недостаточно убедиться, что кондиционер включился. Электрик должен проверить правильность фазного, нейтрального и защитного соединения, затяжку клемм, сопротивление изоляции и параметры защитного отключения.
УЗО испытывают встроенной кнопкой Test, однако эта кнопка проверяет только механизм устройства и не заменяет измерение времени и тока срабатывания специальным прибором.
Под нагрузкой контролируют напряжение и ток кондиционера. Важно измерить их не только в режиме вентиляции, но и после запуска наружного блока. Клеммы, автомат, розетка и кабель не должны иметь локального перегрева. При наличии тепловизора проверку проводят после достаточного времени работы на высокой нагрузке.
В акте или рабочей записи желательно зафиксировать:
- модель кондиционера;
- максимальный ток по паспорту;
- автомат и его характеристику;
- отключающую способность;
- тип и ток УЗО;
- сечение и длину кабеля;
- способ прокладки;
- измеренное напряжение;
- рабочий ток;
- результаты проверки изоляции;
- время срабатывания дифзащиты;
- маркировку линии в щите.
Вопросы и ответы
Какой автомат нужен для кондиционера 9000 BTU?
Для многих моделей 9000 BTU подходит C10, иногда C16. Решение принимают по максимальному току, MCA и Max breaker на шильдике, а также по сечению линии. Мощность 9000 BTU описывает холодопроизводительность, а не прямое потребление электричества.
Какой автомат нужен для кондиционера 12 000 BTU?
Часто применяют C10 или C16 с медной линией 3×2,5 мм², но конкретный номинал зависит от паспорта. У разных моделей одинаковой холодопроизводительности максимальный ток может заметно различаться.
Можно ли подключить кондиционер к обычной розетке?
Можно, если это разрешено инструкцией, розетка имеет защитный контакт, линия выдерживает нагрузку и на ней нет других мощных потребителей. Для стационарной и мощной системы предпочтительнее отдельная линия от щита.
Нужен ли автомат C16 для кабеля 3×1,5 мм²?
Не всегда. Допустимость C16 зависит от способа прокладки, длины, температуры, группировки кабелей и расчетной токовой нагрузки. Для линии 1,5 мм² часто применяют C10, а C16 допускают только после проверки условий.
Можно ли поставить автомат C20 вместо C16?
Только если кабель, соединения, розетка и документация кондиционера рассчитаны на C20. Простая замена для устранения отключений опасна: причиной может быть перегрузка, плохой контакт, пробой изоляции или неисправность компрессора.

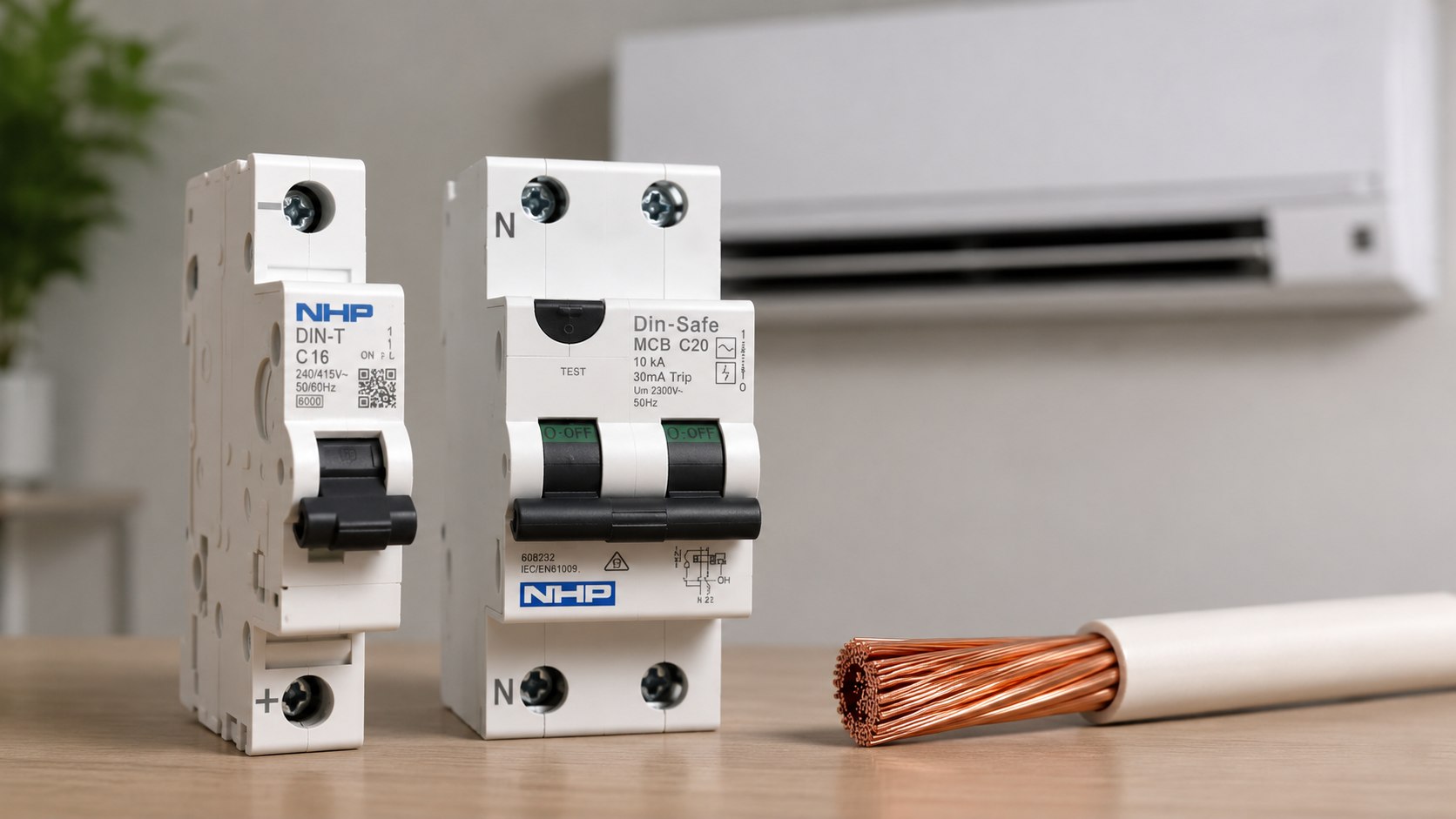

Что лучше для кондиционера: УЗО с автоматом или дифавтомат?
Оба варианта могут обеспечивать необходимую защиту. Связка позволяет отдельно определить, сработала токовая или дифференциальная защита. Дифавтомат занимает меньше места в щите и защищает линию от перегрузки, короткого замыкания и утечки одним устройством.
Какое УЗО ставить на инверторный кондиционер?
Минимально рассматривают тип A на 30 мА, если производитель не предписывает тип F или другой вариант. Тип AC для современной инверторной электроники может быть недостаточным из-за формы возможного тока утечки.
Почему новый автомат все равно отключается?
Причиной может быть недостаточное сечение кабеля, слабая клемма, короткое замыкание, утечка, низкое напряжение, неисправность платы, вентилятора или компрессора. Номинал защиты увеличивают только после измерения рабочего и пускового тока и проверки линии.
