Низкое напряжение вечером чаще всего проявляется в часы максимального потребления: лампы начинают гореть заметно тусклее, электродвигатели дольше запускаются, а напряжение в розетке снижается после включения бойлера, электрочайника, обогревателя или другой мощной нагрузки. Как сообщает редакция Kaketosdelano, стандартное номинальное напряжение в бытовых низковольтных сетях составляет 230 В, а допустимое отклонение оценивается относительно этого значения.
Один замер в момент, когда свет уже потускнел, не позволяет сразу определить виновника. Просадка может возникать во внешней распределительной сети, на ответвлении к дому, во вводном кабеле, в квартирном щите, на отдельной групповой линии или в соединении нейтрального проводника. Поэтому проверку проводят последовательно: сначала фиксируют напряжение без мощной нагрузки, затем повторяют измерение при ее включении, сравнивают разные розетки и уточняют, наблюдается ли такая же проблема у соседей.
Какое напряжение считается нормальным
В украинских низковольтных сетях стандартное номинальное значение составляет 230 В. Кодекс систем распределения и разъяснения НКРЭКУ предусматривают контроль отклонений усредненного напряжения на десятиминутных интервалах относительно номинального уровня. На официальной странице регулятора указано, что изменение напряжения не должно выходить за пределы ±10% от номинального значения.
Для сети 230 В этот диапазон составляет:
- нижняя граница — 207 В;
- номинальное значение — 230 В;
- верхняя граница — 253 В.
Кратковременное показание бытового мультиметра и официальная оценка качества электроэнергии — не одно и то же. Прибор показывает напряжение в конкретную секунду, тогда как нормативная процедура учитывает измерения и усреднение по установленным интервалам. Однако регулярные бытовые замеры помогают зафиксировать время, продолжительность и связь просадки с нагрузкой.
«Стандартная номинальная напруга Uп для мереж низької напруги загального призначення має значення 230 В» (НКРЭКУ, официальное разъяснение о показателях качества электрической энергии).
Если вечером прибор стабильно показывает 205–210 В, а после включения электрочайника значение падает еще ниже, необходимо установить, происходит ли падение только на одной линии либо на всем объекте. Значение около нижней границы само по себе требует наблюдения в динамике: важны время измерения, включенная нагрузка и повторяемость результата.
Признаки, по которым можно заподозрить просадку напряжения
Наиболее заметный признак — лампы, которые вечером светят слабее, чем утром или днем. Свет может дополнительно притухать при запуске холодильника, насоса, кондиционера, стиральной машины, бойлера или электрической плиты.
Организация Electrical Safety Foundation International относит потускнение или мерцание освещения при включении других приборов к признакам перегрузки либо неисправности домашней электросистемы.
Одновременно могут наблюдаться:
- медленный разогрев электрочайника, духовки или нагревателя;
- затрудненный запуск компрессора холодильника или кондиционера;
- изменение яркости света при включении мощного прибора;
- различная яркость ламп в разных комнатах;
- гудение, нагрев или потемнение розетки;
- периодическое срабатывание автоматического выключателя;
- резкие колебания яркости, а не только равномерное снижение.
Последние три признака нельзя рассматривать как обычную вечернюю перегрузку. Нагретые розетки, запах изоляции, потрескивание, искрение или потемнение пластика могут указывать на поврежденный контакт. ESFI прямо относит теплые, обесцвеченные розетки, запах гари и мерцание света к признакам серьезной проблемы с проводкой.
При запахе гари, искрении или сильном нагреве розетку и подключенную к ней нагрузку необходимо отключить, а дальнейшую проверку поручить квалифицированному электрику.

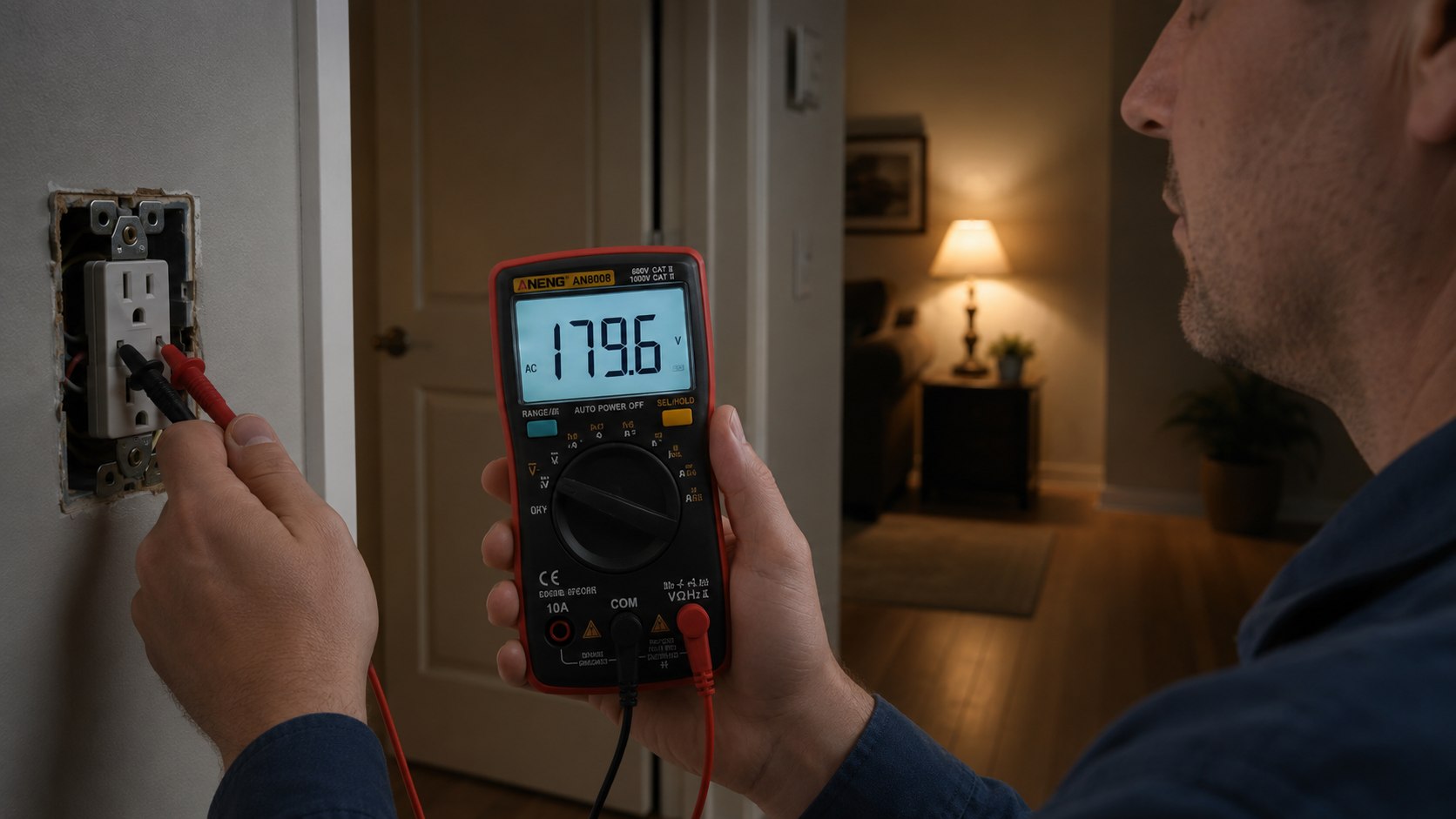

Как безопасно проверить напряжение мультиметром
Измерение в действующей розетке связано с контактом измерительных щупов с сетевым напряжением. Британское управление по охране труда HSE указывает, что испытания и поиск неисправностей в цепях под напряжением относятся к работам, для которых необходимо безопасное оборудование и соответствующая компетентность. Специализированные работы с электрическими системами должны выполнять подготовленные специалисты.
Для проверки используют исправный цифровой мультиметр, рассчитанный на измерение переменного напряжения бытовой сети. Перед работой необходимо убедиться, что:
- черный щуп подключен к разъему COM;
- красный щуп подключен к разъему V, а не A или mA;
- выбран режим переменного напряжения V~;
- диапазон прибора выше ожидаемых 230 В;
- изоляция щупов не повреждена;
- корпус и дисплей прибора исправны.
Производитель измерительного оборудования Fluke предупреждает: если щуп установлен в токовый вход A или mA и прибором попытаться измерить напряжение, это создаст короткое замыкание в измеряемой цепи. Компания также рекомендует выбирать мультиметр с категорией безопасности и пределом напряжения, соответствующими месту измерения.
«Placing test leads in A or MA inputs and then measuring voltage will create a short» — подключение щупа к токовому входу при измерении напряжения создаст короткое замыкание (Fluke, руководство по измерению переменного напряжения цифровым мультиметром).
Для бытовой проверки достаточно измерять напряжение между двумя рабочими контактами розетки. Не следует снимать крышку электрощита, касаться вводных клемм, проверять оголенные проводники либо самостоятельно подтягивать соединения под напряжением.
Первый этап: измерение без мощной нагрузки
Начинать необходимо с контрольного замера в период, когда проблема обычно не проявляется. Например, напряжение можно проверить днем, а затем повторить измерение вечером в той же розетке. Желательно использовать одну точку и записывать показания вместе со временем.
Перед измерением следует отключить от проверяемой линии мощные приборы. Холодильник и другую постоянно работающую технику необязательно полностью отключать во всем доме, но необходимо учитывать момент запуска компрессора. Цель первого замера — получить ориентировочное напряжение при минимальной контролируемой нагрузке.
В журнале измерений достаточно фиксировать:
- дату и точное время;
- розетку или комнату;
- напряжение без дополнительной нагрузки;
- напряжение после включения выбранного прибора;
- продолжительность падения;
- состояние освещения;
- наличие такой же проблемы у соседей.
Если днем прибор показывает около 225–235 В, а каждый вечер значение одновременно во всех комнатах снижается, например, до 205–210 В, это усиливает предположение о проблеме до точки разветвления внутренних линий: на вводе, ответвлении или во внешней сети. Окончательный вывод должен делать электрик или оператор системы распределения после измерений в соответствующей точке.
Второй этап: измерение под нагрузкой
Следующий замер проводят при включении прибора известной мощности. Для бытового теста подойдет электрочайник, обогреватель или бойлер, подключенный к исправной розетке и линии, рассчитанной на такую нагрузку. Не следует использовать неисправный прибор, поврежденный удлинитель или сомнительный переходник.
Сначала записывают напряжение без нагрузки. Затем включают прибор и повторно фиксируют показание в той же розетке. После этого измерение можно повторить в другой комнате, желательно на другой групповой линии.
Результаты оценивают по характеру изменения:
- если падение заметно только в одной розетке, вероятна проблема этой точки или участка линии;
- если оно возникает во всех розетках одной комнаты, проверять нужно групповую линию;
- если напряжение одновременно падает во всем доме, зона поиска смещается к вводному кабелю, вводному автомату, счетчику, соединению нейтрали или внешней сети;
- если напряжение падает у нескольких соседей, причина, вероятнее всего, находится в общей распределительной сети.
Fluke рекомендует сравнивать измерения в розетке при наличии нагрузки, поскольку разница между показаниями под нагрузкой помогает выявлять проблемы цепи и соединений. При этом профессиональная диагностика включает дополнительные измерения между фазой, нейтралью и защитным проводником, но такие действия должны выполнять специалисты, понимающие схему заземления и риски работы под напряжением.

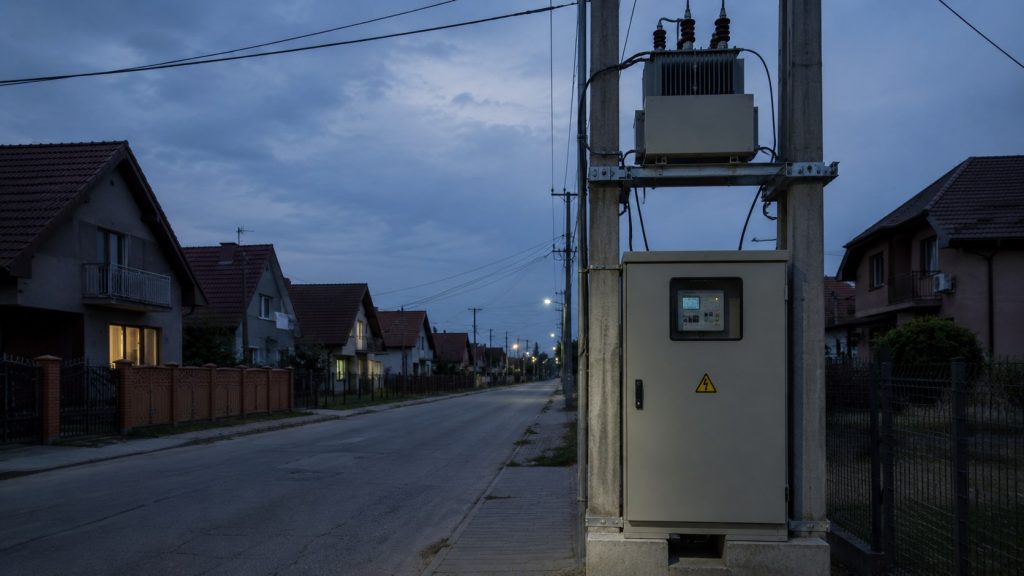

Как отличить неисправность дома от проблемы всей улицы
Главный диагностический вопрос — где начинается снижение напряжения. Самый простой способ получить первичную информацию без вскрытия щита — сравнить показания в нескольких точках и опросить соседей.
Проблема, вероятно, находится внутри дома или квартиры, если:
- у соседей напряжение остается стабильным;
- просадка возникает только на одной группе розеток;
- свет тускнеет после включения конкретного прибора;
- одна розетка нагревается или издает треск;
- падение значительно сильнее в наиболее удаленной комнате;
- после отключения внутренней нагрузки напряжение восстанавливается.
Проблема может находиться во внешней сети, если одинаковые симптомы одновременно наблюдаются в нескольких домах, подъездах или квартирах. Характерный сценарий — нормальное напряжение днем и повторяющееся снижение вечером, когда возрастает суммарное потребление на линии.
Однако совпадение по времени не является окончательным доказательством. Для подтверждения оператор системы распределения должен проверить параметры в точке распределения или организовать контрольные измерения качества электроэнергии.
Почему важны вводной кабель и контактные соединения
Любой проводник имеет сопротивление. При увеличении тока падение напряжения на участке линии возрастает. Если кабель имеет недостаточное сечение, слишком большую длину, повреждение или ослабленный контакт, просадка под нагрузкой становится заметнее.
Особое внимание электрик уделяет:
- вводному кабелю от точки присоединения;
- вводному автоматическому выключателю;
- клеммам счетчика;
- распределительным шинам;
- соединениям в распаечных коробках;
- контактам розеток;
- алюминиевым проводам и переходам между разными металлами;
- следам нагрева и изменения цвета изоляции.
Schneider Electric указывает, что загрязненные или ослабленные соединения повышают сопротивление и могут приводить к росту температуры выше допустимого уровня изоляции кабеля.
Проверка таких соединений не должна ограничиваться визуальным осмотром при включенном питании. Электрик обесточивает установку, подтверждает отсутствие напряжения подходящим измерительным прибором, проверяет затяжку соединений и при необходимости измеряет падение напряжения под нагрузкой.
Чем опасна неисправность нулевой жилы
Нейтральный, или нулевой, проводник участвует в работе однофазных бытовых цепей. Повреждение либо плохой контакт нейтрали может вызывать нестабильное напряжение, мерцание света и различную яркость ламп. В трехфазной сети с неравномерной нагрузкой нарушение нейтрали особенно опасно: напряжение на отдельных фазах способно изменяться в противоположных направлениях.
На практике подозрение на проблему нейтрали возникает, когда свет не просто равномерно тускнеет, а резко меняет яркость: в одной части дома лампы становятся слабее, в другой — заметно ярче. Возможны скачки при включении нагрузки у соседей или на другой фазе.
Самостоятельно искать неисправность нейтрали во вводном щите нельзя. При резких колебаниях яркости необходимо отключить чувствительную технику, а при явных признаках аварии — обесточить объект вводным выключателем, если это можно сделать безопасно, и сообщить оператору сети или аварийному электрику.
Почему лампы могут тускнеть даже при исправной внешней сети
Не всякое изменение яркости связано с оператором распределительной системы. Кратковременное притухание при запуске мощного электродвигателя может быть связано с пусковым током и параметрами внутренней линии. Если эффект возникает только при включении одного конкретного прибора, сначала проверяют этот прибор, розетку и соответствующую группу.
Причиной также могут быть:
- перегруженная линия;
- длинный удлинитель малого сечения;
- несколько мощных приборов на одном разветвителе;
- изношенная розетка;
- слабый контакт в распределительной коробке;
- недостаточное сечение старой проводки;
- повреждение кабеля;
- неисправный автоматический выключатель.
При этом использование удлинителя не должно становиться постоянным способом подключения мощных нагревательных приборов. ESFI предупреждает, что перегрузка, поврежденные соединения и неправильное применение удлинителей увеличивают риск перегрева и пожара.
Что передать оператору системы распределения
Если измерения показывают повторяющееся снижение напряжения во всем доме, а соседи подтверждают аналогичную ситуацию, обращение направляют оператору системы распределения, а не поставщику, который выставляет счет за электроэнергию.
НКРЭКУ указывает, что при завышенных или заниженных показателях напряжения потребитель должен подать жалобу оператору системы распределения. Обращение может направляться почтой, электронной почтой либо через контактные каналы, опубликованные на официальном сайте конкретного оператора.
«У разі завищених або занижених показників напруги споживачу необхідно подати скаргу… оператору системи розподілу» (НКРЭКУ, разъяснение порядка подачи жалоб на качество электроснабжения).
В обращении следует указать:
- Фамилию, имя и контактные данные заявителя.
- Адрес точки потребления и лицевой счет при наличии.
- Даты и время, когда возникает просадка.
- Минимальные зафиксированные значения.
- Условия измерения: без нагрузки и при включенном приборе.
- Перечень помещений или розеток, где проводилась проверка.
- Информацию о наличии проблемы у соседей.
- Просьбу проверить качество напряжения и предоставить результаты рассмотрения.
К обращению можно приложить фотографии дисплея мультиметра, журнал измерений и коллективное заявление соседей. Фото бытового прибора не заменяет официальное измерение, но показывает повторяемость проблемы и помогает оператору определить период для проверки.
Инструкции и формы обращений публикуются на сайтах операторов. Например, ДТЭК Киевские электросети размещает процедуру подачи обращений, жалоб и претензий, а также форму обращения по вопросам качества электроснабжения.
Что должен проверить специалист
Квалифицированный электрик начинает не с замены стабилизатора, а с локализации участка, на котором теряется напряжение. Для этого сравниваются параметры на вводе и на конечных точках при одинаковой нагрузке.
Проверка может включать:
- измерение напряжения на вводе без нагрузки и под нагрузкой;
- сравнение напряжения до и после вводного автомата;
- обследование клемм счетчика в пределах разрешенного доступа;
- проверку групповых автоматов и шин;
- измерение падения напряжения на отдельных линиях;
- осмотр соединений тепловизором;
- проверку сопротивления соединений после обесточивания;
- оценку сечения и состояния вводного кабеля;
- проверку нейтрального проводника.
Если напряжение уже на вводе ниже нормы, внутренний ремонт розеток проблему не устранит. Если на вводе показатели стабильны, но в дальней комнате напряжение существенно падает при нагрузке, искать дефект нужно во внутренней линии.
Поможет ли стабилизатор напряжения
Стабилизатор может поддерживать выходное напряжение в пределах своего рабочего диапазона, но он не устраняет поврежденный контакт, перегретую клемму, неисправную нейтраль или недостаточное сечение кабеля. Установка стабилизатора до выяснения причины способна скрыть симптом, тогда как аварийный участок продолжит нагреваться.
Выбор стабилизатора имеет смысл после проверки сети. Прибор должен соответствовать суммарной мощности подключенной нагрузки, пусковым токам двигателей и фактическому диапазону входного напряжения. Для всего дома также учитывают разрешенную мощность присоединения и схему электроснабжения.
Если проблема возникает на стороне оператора сети, первым действием должна быть фиксация параметров и официальное обращение, а не покупка оборудования.
Когда необходимо немедленно прекратить самостоятельные проверки
Измерения следует остановить и вызвать специалиста, если обнаружены:
- запах горелой изоляции;
- нагрев вилки, розетки, автомата или щита;
- искрение и потрескивание;
- потемнение пластика;
- резкие скачки яркости;
- напряжение одновременно повышается в одной части дома и падает в другой;
- оголенные проводники;
- следы оплавления;
- поврежденный вводной кабель;
- повторное срабатывание защитного аппарата.
Работа с открытым щитом и вводными проводниками под напряжением требует профессиональной подготовки. HSE подчеркивает, что электрооборудование должно обслуживаться в безопасном состоянии, а работы на действующих установках допустимы лишь в ограниченных обстоятельствах и с соответствующими мерами защиты.
Краткий порядок действий при вечерней просадке
- Проверить, тускнеет ли свет во всем доме или только в одной комнате.
- Уточнить у соседей, наблюдают ли они такую же проблему.
- Зафиксировать напряжение днем и вечером в одной розетке.
- Повторить измерение без мощной нагрузки и после ее включения.
- Сравнить показатели в нескольких комнатах.
- Не вскрывать щит и не подтягивать клеммы под напряжением.
- При локальной просадке вызвать квалифицированного электрика.
- При общей просадке подать обращение оператору системы распределения.
- Приложить даты, время, результаты измерений и сведения от соседей.
- При нагреве, искрении или запахе гари немедленно отключить опасный участок.
Последовательные замеры позволяют отделить просадку напряжения в доме от проблемы внешней линии. Если напряжение падает только при включении конкретной нагрузки, проверяют розетку, групповую линию и ввод. Если одинаковое снижение одновременно фиксируют соседние потребители, необходимо официальное обследование распределительной сети оператором.
